Un nouvel objet connecté

Un nouvel object connecté a trouvé sa place dans la maison, il s’agit d’un écran qui affiche des informations en permanence et qui est mis à jour toutes les minutes.

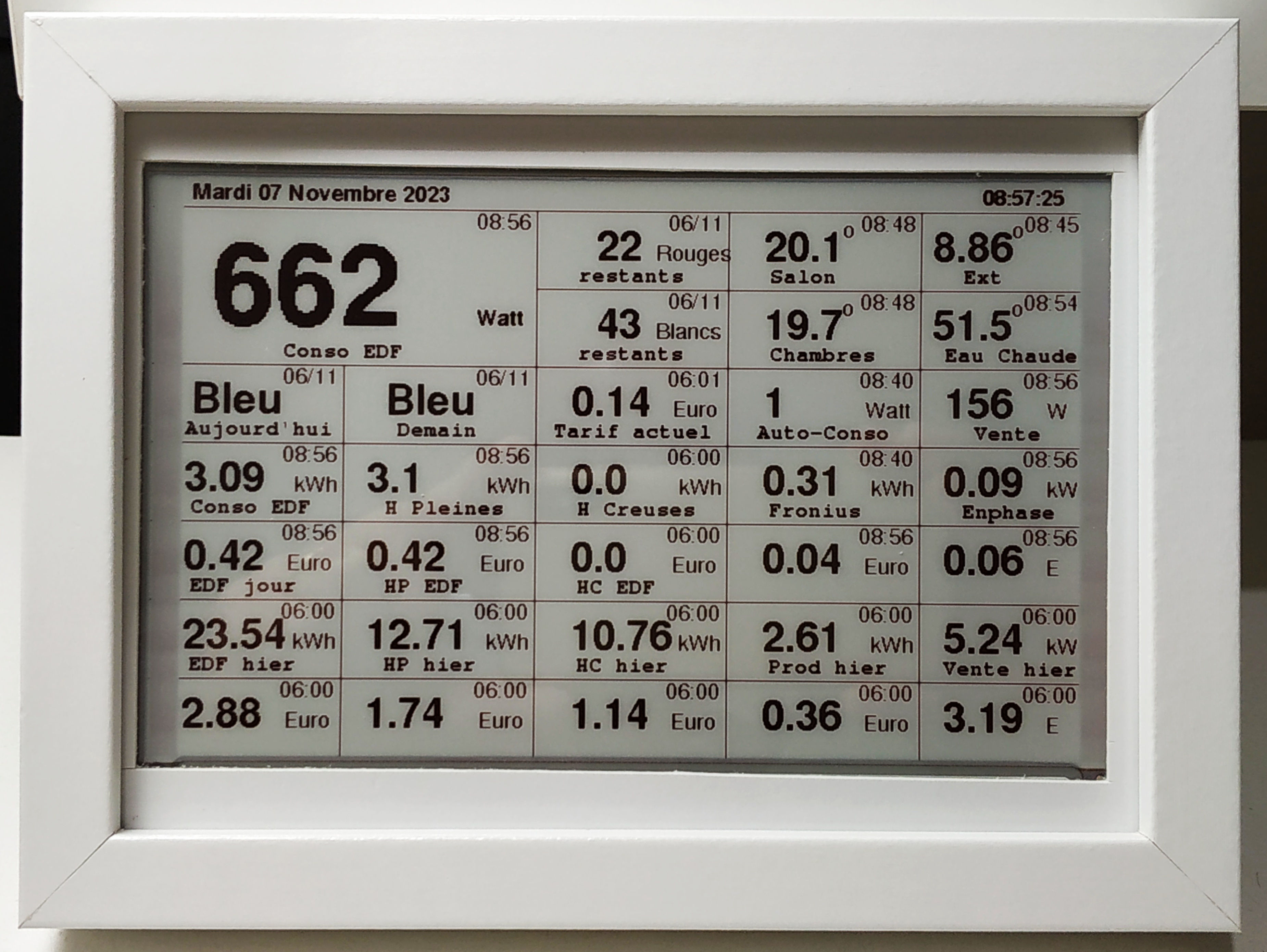

Écran connecté qui affiche des informations de Domoticz

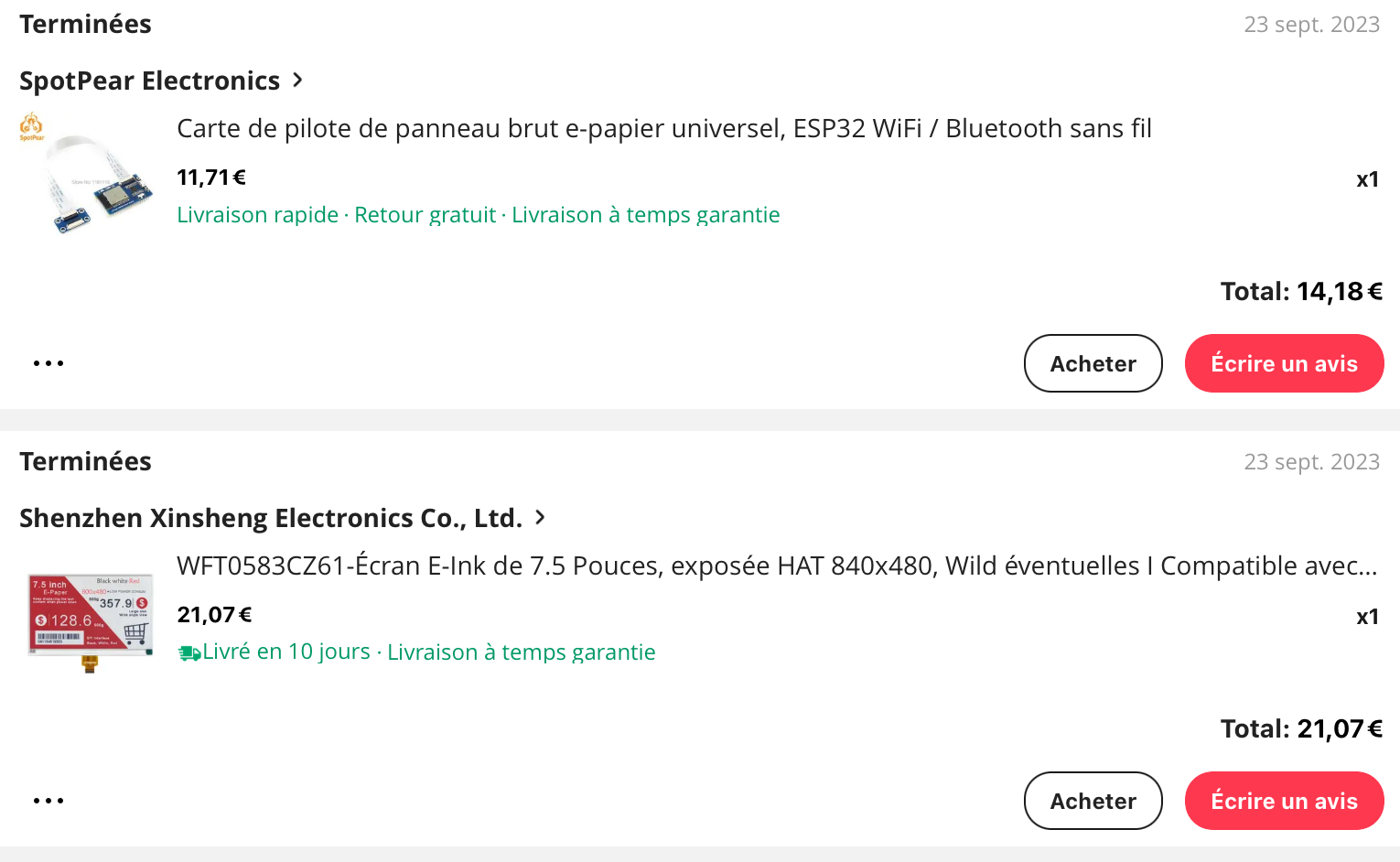

C’est du « fait-maison », j’ai utilisé un écran e-paper Noir/Blanc/Rouge de 7.5′ (résolution 800×480) + un ESP32 qui pilote et alimente l’écran. Il faut rajouter une alimentation en 5V (un chargeur de téléphone par exemple) et un cadre photo 13×18 pour héberger l’ensemble (et aussi un bout de depron et un peu de patafix ! 😉 ).

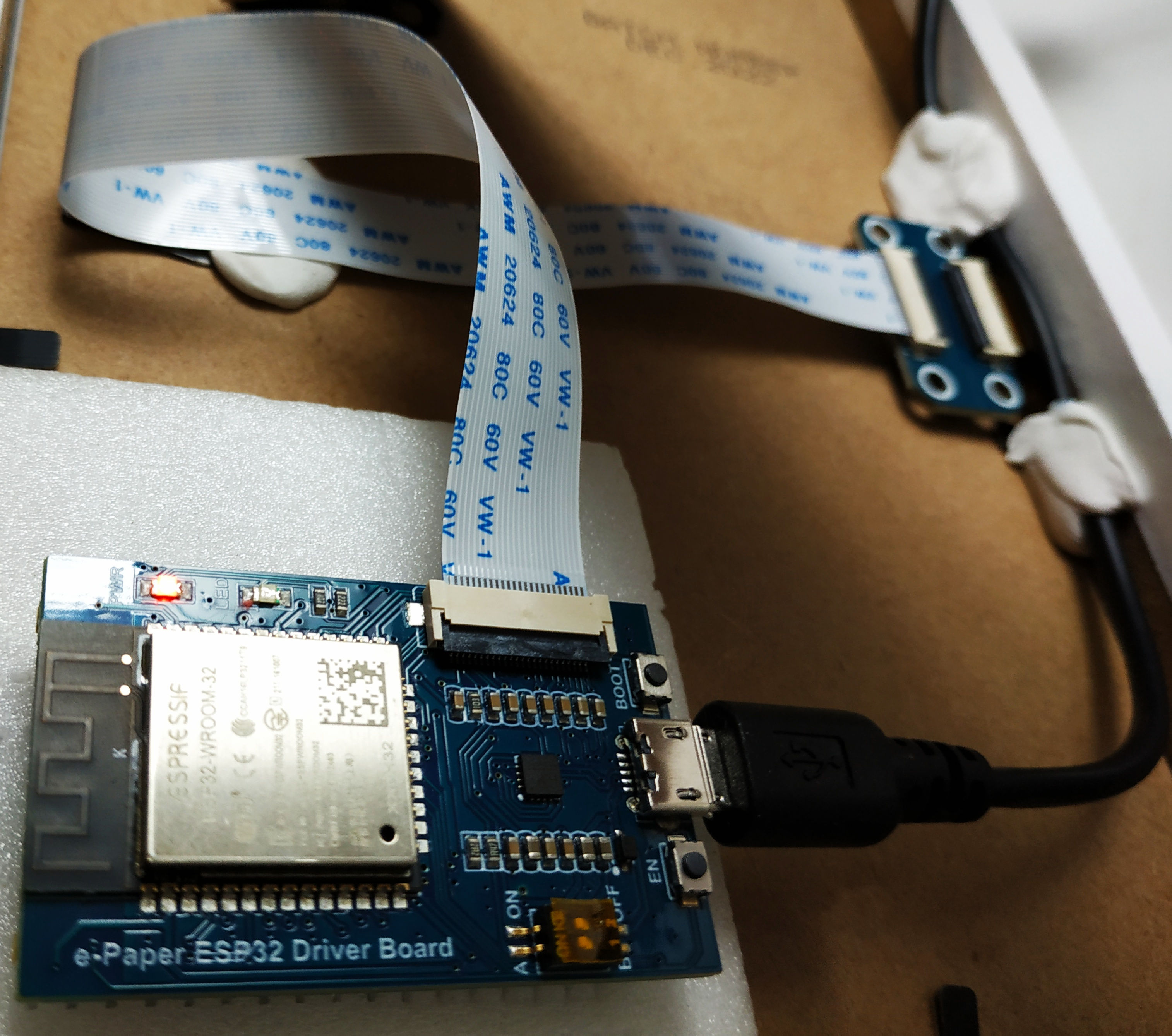

L’arrière boutique (ou ce qui se cache derrière l’écran)

C’est un ESP32 classique mais sur une carte spécifique e-paper pour simplifier la connectique. J’ai fait des essais avec une breadboard et des câbles dupont mais ce n’était pas satisfaisant (trop complexe pour trouver les « pin » ad hoc côté l’ESP32 et côté écran 🙄 ).

Pourquoi cet écran connecté ? Pour ne plus avoir à répondre aux questions suivantes 😉 (version plus consensuelle pour « pour apporter une réponse objective et immédiate aux questions variées liées à l’utilisation domestique de l’énergie électrique ») :

Quelle est la température dehors ? (ou dans les chambres, …)
Je peux lancer une machine ?
Quelle est la couleur Tempo demain ?
Il reste combien de jours rouges ?
On a produit combien aujourd’hui ? (ou hier !)
On a consommé beaucoup en heures pleines ? (ou en heures creuses)
Ça représente combien d’€uros ?
Quel est le tarif Tempo actuel ?
…

On voit bien à travers ces questions que cet objet connecté devenait indispensable 😆 !

Il y a plusieurs zones d’information sur cet écran qui permettent de répondre aux multiples questions liées à l’utilisation de l’électricité dans la maison.

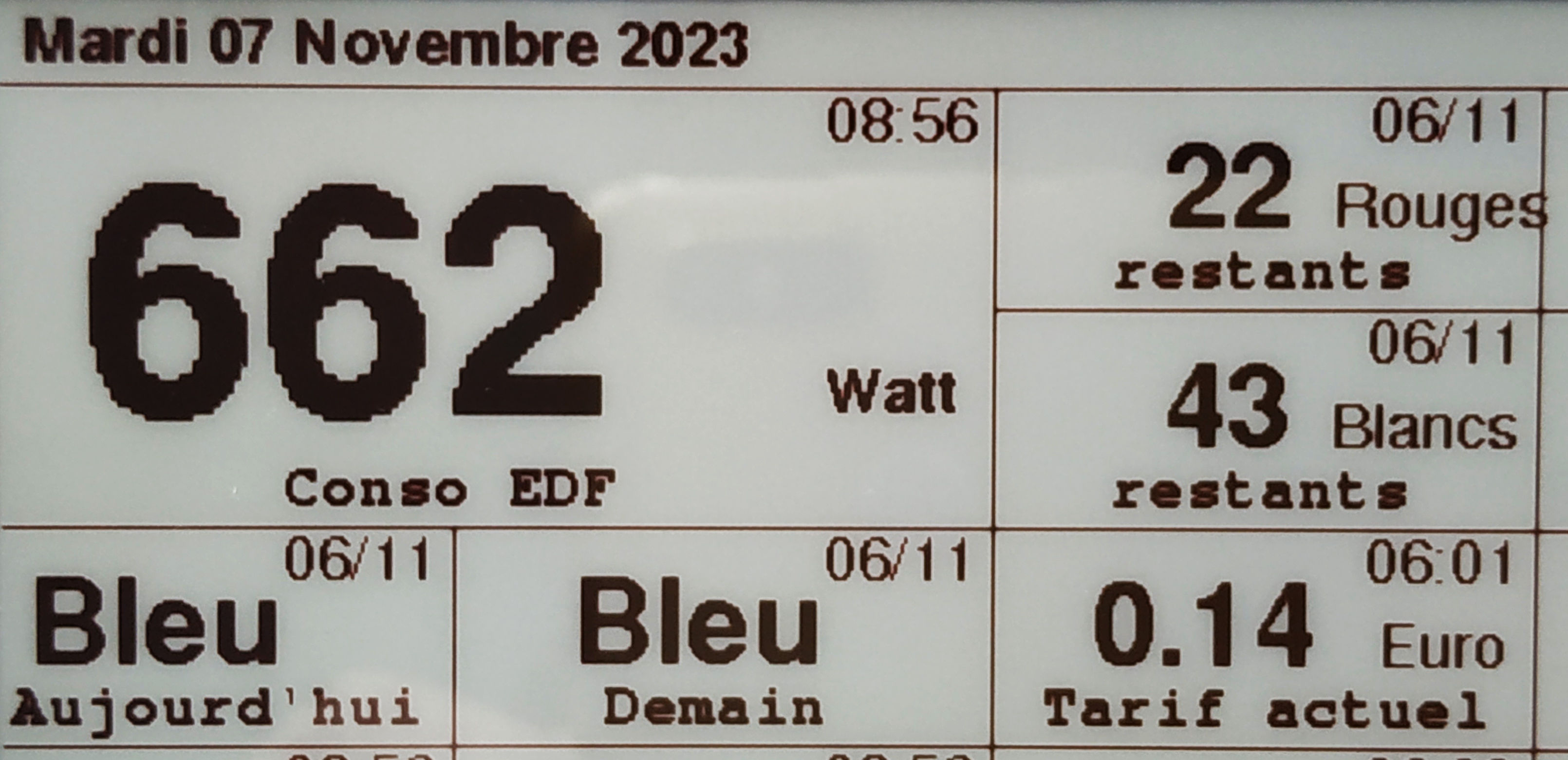

La zone Consommation instantanée et les infos Tempo

Dans cette partie gauche de l’écran, on voit l’information la plus importante (en plus gros caractères) : la consommation EDF instantanée qui permet la prise de décision pour lancer une machine (surtout si l’affichage est à zéro !). Il y a aussi les informations Tempo :

Couleur du jour et du lendemain
Tarif en cours (arrondi à 2 décimales)
Nombre de jours Rouges et Blancs restants

Sur la première ligne de l’écran, il y a la date du jour à gauche et l’heure à droite (c’est l’heure de la dernière mise à jour de l’écran). Dans chaque case, il y a en haut à droite l’heure de la dernière mise à jour de la valeur; si la mise à jour n’a pas été faite dans la journée, c’est la date de mise à jour (en format jj/mm) qui est affichée.

Les informations Tempo sont mises à jour entre 12h00 et 12h15 chaque jour, c’est donc la date de la veille qui figure sur l’écran. Le tarif en cours change à 6h00 et à 22h00.

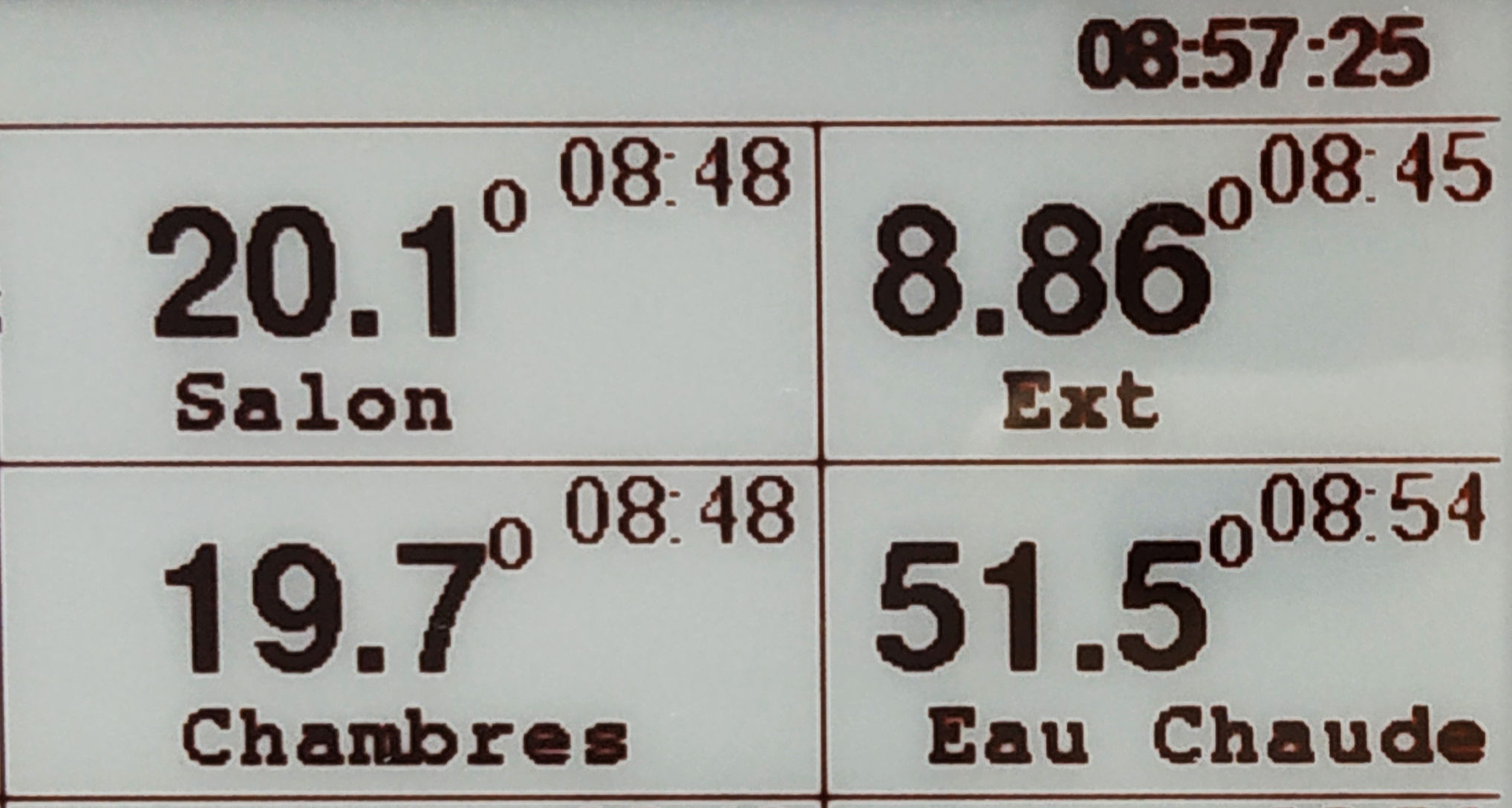

Sur la droite en haut de l’écran, il y a les températures (extérieur, chambres et salon) et la température du circuit d’eau chaude sanitaire pour permettre une décision éventuelle de relance de la production d’eau chaude.

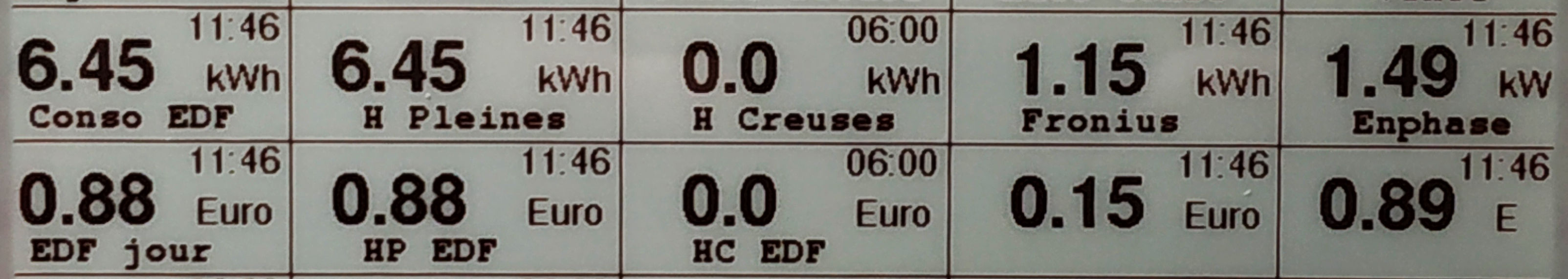

Dans ces 2 lignes, c’est la situation en temps réel avec la consommation EDF en kWh (totale, heures pleines et heures creuses), la production pour l’auto-consommation et la production pour la vente à EDF(en kWh et en € sur la ligne en dessous).

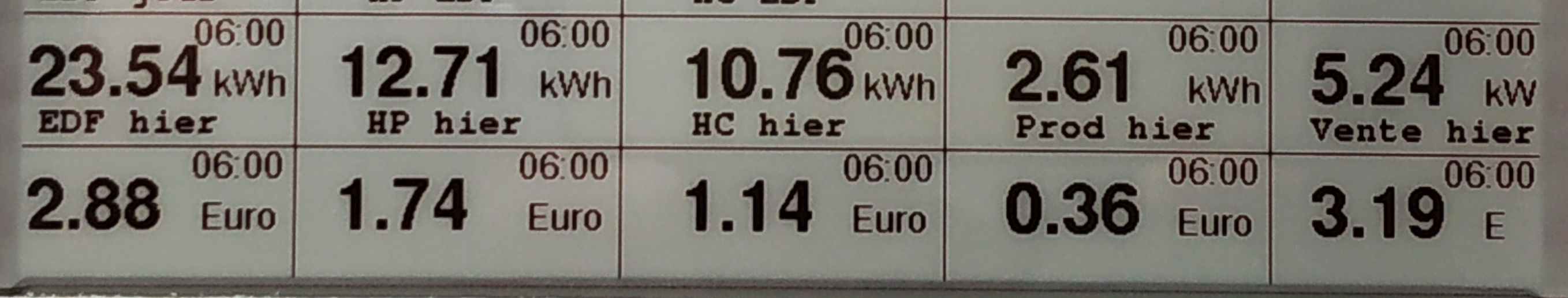

Cette zone est présente pour permettre des comparaisons. Sur la première ligne, on voit la consommation EDF en kWh (totale, heures pleines et heures creuses), la production pour l’auto-consommation et la production pour la vente à EDF. Sur la dernière ligne, c’est identique mais en €uros.

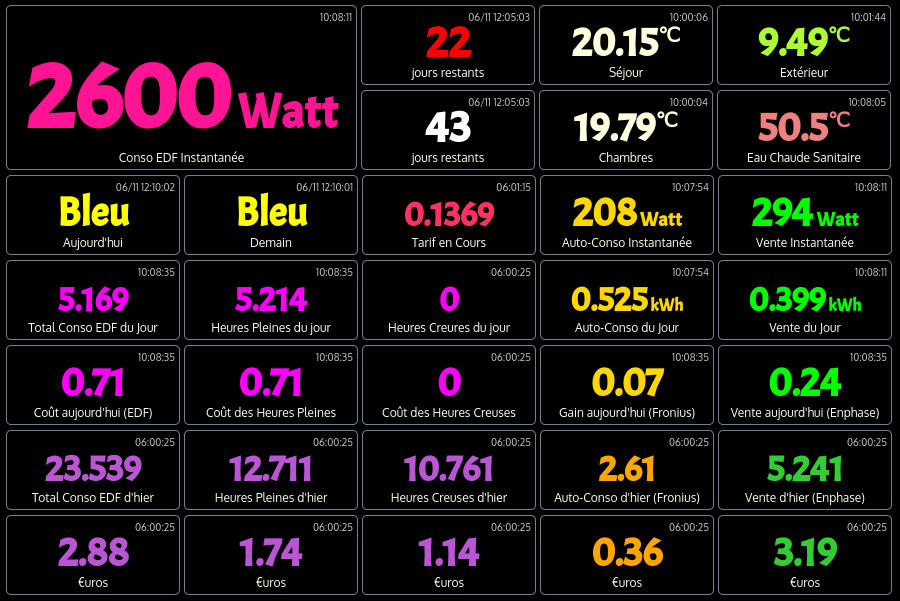

Pour préparer cet objet connecté, j’ai d’abord réalisé une version monitor de ce que je souhaitais afin de m’assurer que toutes les informations étaient bien disponibles dans Domoticz. J’utilise les 2 versions en // car la version monitor est utilisable sur tablette, smartphone et à distance.

Le programme pour l’ESP32 est un peu long car il y a beaucoup d’instructions d’affichage, il intégre la gestion du protocole mqtt et l’Over The Air pour permettre les mise à jour à distance en wifi.

// Programme qui permet l'affichage des informations liées à la consommation électrique sur un écran e-paper
// sur la base d'exemples de Jean-Marc Zingg (pour la gestion de l'écran) et Cyril Poissonnier (pour Domoticz via JSON)
// et avec modification du transfert depuis Domoticz en utilisant mqtt
// écran e-paper 800x480 3 couleurs (noir/blanc/rouge) de Waveshare + ESP32 Driver Board
//
// Display Library example for SPI e-paper panels from Dalian Good Display and boards from Waveshare.
// Requires HW SPI and Adafruit_GFX. Caution: the e-paper panels require 3.3V supply AND data lines!
//
// Author: Jean-Marc Zingg
//
// Library: https://github.com/ZinggJM/GxEPD2

// Supporting Arduino Forum Topics:
// Waveshare e-paper displays with SPI: http://forum.arduino.cc/index.php?topic=487007.0

// NOTE for use with Waveshare ESP32 Driver Board:
// **** also need to select the constructor with the parameters for this board in GxEPD2_display_selection_new_style.h ****
//
// The Wavehare ESP32 Driver Board uses uncommon SPI pins for the FPC connector. It uses HSPI pins, but SCK and MOSI are swapped.
// To use HW SPI with the ESP32 Driver Board, HW SPI pins need be re-mapped in any case. Can be done using either HSPI or VSPI.
// Other SPI clients can either be connected to the same SPI bus as the e-paper, or to the other HW SPI bus, or through SW SPI.
// The logical configuration would be to use the e-paper connection on HSPI with re-mapped pins, and use VSPI for other SPI clients.
// VSPI with standard VSPI pins is used by the global SPI instance of the Arduino IDE ESP32 package.

// Bibliothèques
#include <WiFi.h>
#include <WiFiClient.h>
#include <ArduinoOTA.h>           // Librairie pour permettre les mises à jour en wifi (Over The Air)
#include <PubSubClient.h>         // Librairie pour la gestion du protocole mqtt
#include <time.h>
#include <ArduinoJson.h>          // https://github.com/bblanchon/ArduinoJson
#include <SoftTimer.h>            // Librairie SoftTimer.h (pour le lancement périodique de taches)
//#include "RemoteDebug.h"          // Librairie RemoteDebug.h (pour mise au point en wifi)
//#include "RemoteDebugger.h"       // Librairie RemoteDebugger.h (pour mise au point en wifi)

// Initialisation de WiFiClient, PubSubClient et RemoteDebug
WiFiClient espClient;
PubSubClient MQTTclient(espClient);
//RemoteDebug Debug;

// uncomment next line to use HSPI for EPD (and e.g VSPI for SD), e.g. with Waveshare ESP32 Driver Board
#define USE_HSPI_FOR_EPD

// base class GxEPD2_GFX can be used to pass references or pointers to the display instance as parameter, uses ~1.2k more code
// enable or disable GxEPD2_GFX base class
#define ENABLE_GxEPD2_GFX 0

#include <GxEPD2_3C.h>
// Utilisation des polices Adafruit GFX
// https://learn.adafruit.com/adafruit-gfx-graphics-library/using-fonts
#include <Fonts/FreeMono9pt7b.h>
#include <Fonts/FreeMonoBold9pt7b.h>
#include <Fonts/FreeMonoBold12pt7b.h>
#include <Fonts/FreeSans9pt7b.h>
#include <Fonts/FreeSans12pt7b.h>
#include <Fonts/FreeSansBold9pt7b.h>
#include <Fonts/FreeSansBold12pt7b.h>
#include <Fonts/FreeSansBold18pt7b.h>
#include <Fonts/FreeSansBold24pt7b.h>

// select the display class and display driver class in the following file (new style):
#include "GxEPD2_display_selection_new_style.h"

#if !defined(__AVR) && !defined(STM32F1xx)
// comment out unused bitmaps to reduce code space used
#include "bitmaps/Bitmaps800x480.h" // 7.5"  b/w
// 3-color
#include "bitmaps/Bitmaps3c400x300.h" // 4.2"  b/w/r
#if defined(ESP8266) || defined(ESP32) || defined(ARDUINO_ARCH_RP2040)
#include "bitmaps/Bitmaps3c648x480.h" // 5.83" b/w/r
#include "bitmaps/Bitmaps3c800x480.h" // 7.5"  b/w/r
#endif
#else
// select only one to fit in code space
// 3-color
#include "bitmaps/Bitmaps3c400x300.h" // 4.2"  b/w/r // not enough code space
#endif

#if defined(ESP32) && defined(USE_HSPI_FOR_EPD)
SPIClass hspi(HSPI);
#endif

// Paramétres WIFI à modifier en fonction des paramètres locaux
#define wifi_ssid     "votre SSID"
#define wifi_password "votre MDP"
#define host_name     "esp32_epaper"

// Paramétres MQTT Broker à modifier en fonction des paramètres locaux
const char *mqtt_broker         = "192.168.1.XX";
char *topic                     = "domoticz/epaper";
const char *mqtt_username       = "";
const char *mqtt_password       = "";
const int   mqtt_port           = 1883;
const int   mqtt_keepalive      = 120;
const int   mqtt_sockettimeout  = 120;
// Variables pour la lecture des messages mqtt sur le topic
byte *payload;
int  length;

// Définition de l'adresse IP fixe pour l'ESP32
IPAddress local_IP(192, 168, 1, XXX); // Définition de l'adresse IP fixe pour l'ESP32
IPAddress gateway(192, 168, 1, 1);    // Indication de l'adresse de la passerelle (la box)
IPAddress subnet(255, 255, 255, 0);   // Indication du subnet du réseau local
IPAddress primaryDNS(192, 168, 1, 1); // facultatif - Indication du serveur DNS primaire à utiliser (ici DNS de Google)
IPAddress secondaryDNS(8, 8, 8, 8);   // facultatif - Indication du serveur DNS secondaire à utiliser (ici DNS de Google)

// Paramétres pour la synchro NTP
const char* ntpServer = "fr.pool.ntp.org";
const long  gmtOffset_sec = 3600;
const int   daylightOffset_sec = 0; // pendant l'heure d'été mettre à 3600 sinon à zéro

// Variables pour la connexion à Domoticz en http
char* host    = "192.168.1.35";
int httpPort  = 8080;

// Variables pour l'affichage initial
// char timeWeekDay[10];
char jjsem[2];   // Jour de la semaine (de 1 à 7) 1 = Lundi
char jjmois[3];  // Jour du mois
char mois[3];    // Mois (de 1 à 12)
char annee[5];   // Année
char heure[9];   // Heure
String L0Z1;     // Jour
String L0Z5;     // Heure
String L0Z8 = "Suivi Tempo Gradignan";

// Variables principales des zones d'affichage (7 lignes et 5 colonnes)
// première cellule double (2 lignes sur 2 colonnes)
String L1C1; String L1C3; String L1C4; String L1C5;
String L2C3; String L2C4; String L2C5;
String L3C1; String L3C2; String L3C3; String L3C4; String L3C5;
String L4C1; String L4C2; String L4C3; String L4C4; String L4C5;
String L5C1; String L5C2; String L5C3; String L5C4; String L5C5;
String L6C1; String L6C2; String L6C3; String L6C4; String L6C5;
String L7C1; String L7C2; String L7C3; String L7C4; String L7C5;

// Texte des zones d'affichage (7 lignes et 5 colonnes)
// qui indique la nature de valeur affichée au dessus dans la case
const char L1C1t[]     = "Conso EDF";
const char L1C3t[]     = "restants";
const char L1C4t[]     = "Salon";
const char L1C5t[]     = "Ext";
const char L2C3t[]     = "restants";
const char L2C4t[]     = "Chambres";
const char L2C5t[]     = "Eau Chaude";
const char L3C1t[]     = "Aujourd'hui";
const char L3C2t[]     = "Demain";
const char L3C3t[]     = "Tarif actuel";
const char L3C4t[]     = "Auto-Conso";
const char L3C5t[]     = "Vente";
const char L4C1t[]     = "Conso EDF";
const char L4C2t[]     = "H Pleines";
const char L4C3t[]     = "H Creuses";
const char L4C4t[]     = "Fronius";
const char L4C5t[]     = "Enphase";
const char L5C1t[]     = "EDF jour";
const char L5C2t[]     = "HP EDF";
const char L5C3t[]     = "HC EDF";
const char L5C4t[]     = "";
const char L5C5t[]     = "";
const char L6C1t[]     = "EDF hier";
const char L6C2t[]     = "HP hier";
const char L6C3t[]     = "HC hier";
const char L6C4t[]     = "Prod hier";
const char L6C5t[]     = "Vente hier";
const char L7C1t[]     = "";
const char L7C2t[]     = "";
const char L7C3t[]     = "";
const char L7C4t[]     = "";
const char L7C5t[]     = "";
// Variables qui indique l'unité de la valeur affichée dans la case
const char L1C1u[]     = "Watt";
const char L1C3u[]     = "Rouges";
const char L1C4u[]     = "o";
const char L1C5u[]     = "o";
const char L2C3u[]     = "Blancs";
const char L2C4u[]     = "o";
const char L2C5u[]     = "o";
const char L3C1u[]     = "";
const char L3C2u[]     = "";
const char L3C3u[]     = "Euro";
const char L3C4u[]     = "Watt";
const char L3C5u[]     = "W";
const char L4C1u[]     = "kWh";
const char L4C2u[]     = "kWh";
const char L4C3u[]     = "kWh";
const char L4C4u[]     = "kWh";
const char L4C5u[]     = "kW";
const char L5C1u[]     = "Euro";
const char L5C2u[]     = "Euro";
const char L5C3u[]     = "Euro";
const char L5C4u[]     = "Euro";
const char L5C5u[]     = "E";
const char L6C1u[]     = "kWh";
const char L6C2u[]     = "kWh";
const char L6C3u[]     = "kWh";
const char L6C4u[]     = "kWh";
const char L6C5u[]     = "kW";
const char L7C1u[]     = "Euro";
const char L7C2u[]     = "Euro";
const char L7C3u[]     = "Euro";
const char L7C4u[]     = "Euro";
const char L7C5u[]     = "E";
// Variables utilisées pour l'affichage des heures de mises à jour
// des valeurs contenues dans chaque case
String L1C1h; String L1C3h; String L1C4h; String L1C5h;
String L2C3h; String L2C4h; String L2C5h;
String L3C1h; String L3C2h; String L3C3h; String L3C4h; String L3C5h;
String L4C1h; String L4C2h; String L4C3h; String L4C4h; String L4C5h;
String L5C1h; String L5C2h; String L5C3h; String L5C4h; String L5C5h;
String L6C1h; String L6C2h; String L6C3h; String L6C4h; String L6C5h;
String L7C1h; String L7C2h; String L7C3h; String L7C4h; String L7C5h;

void loop(Task* me) { // Boucle du programme qui s'exécute perpétuellement
  if (!MQTTclient.connected()) {
    MQTTconnect();
  }
  MQTTclient.loop();
  ArduinoOTA.handle();
}

void epaper(Task* me) {      // Envoi des valeurs de Domoticz vers l'écran epaper (valeur fixée dans la commande Task t1(60000, TempMesure))
  Serial.println("Appel à affichage");
  affichage();
  Serial.println("Retour de affichage");
}

// Paramètres pour SoftTimer
// Périodicité pour la boucle principale (ex loop)
Task t0(0, loop);                 // Boucle permanente
// Périodicité pour la récupération des valeurs sur Domoticz et leur affichage sur l'écran
Task t1(60000, epaper);           // Lancement epaper toutes les minutes

void setup() {
  Serial.begin(115200);
  Serial.println("----- Lancement du Setup -----");
  // Connexion au réseau WiFi
  setup_wifi();           // appel de la fonction setup_wifi sans paramètre
  initOTA();              // initialisation OTA
  // Connexion mqtt à Mosquitto
  MQTTclient.setKeepAlive(mqtt_keepalive);
  MQTTclient.setSocketTimeout(mqtt_sockettimeout);
  MQTTclient.setServer(mqtt_broker, mqtt_port);
  MQTTclient.setCallback(MQTTcallback);
  MQTTconnect();         // appel de la fonction MQTTconnect sans paramètre
  #if defined(ESP32) && defined(USE_HSPI_FOR_EPD)
    hspi.begin(13, 12, 14, 15); // remap hspi for EPD (swap pins)
    display.epd2.selectSPI(hspi, SPISettings(4000000, MSBFIRST, SPI_MODE0));
  #endif
  // first update should be full refresh
  display.init(115200, true, 2, false); // USE THIS for Waveshare boards with "clever" reset circuit, 2ms reset pulse
//  display.cp437(true);  // Use correct CP437 character codes
  affichage_init();
  delay(1000);
  SoftTimer.add(&t0);
  SoftTimer.add(&t1);
  Serial.println("----- Setup terminé -----");
}

// note for partial update window and setPartialWindow() method:
// partial update window size and position is on byte boundary in physical x direction
// the size is increased in setPartialWindow() if x or w are not multiple of 8 for even rotation, y or h for odd rotation
// see also comment in GxEPD2_BW.h, GxEPD2_3C.h or GxEPD2_GFX.h for method setPartialWindow()

// Récupération des valeurs en format json dans le payload mqtt
void MQTTcallback(char *topic, byte *payload, unsigned int length) {
//  Serial.print("MQTTcallback - Message arrivant dans le topic : "); Serial.println(topic);
    for (int i = 0; i < length; i++) {
        Serial.print((char) payload[i]);
    }
    Serial.println();
  DynamicJsonDocument docmqtt(512);
  deserializeJson(docmqtt, payload, length);
  String idx, var, heure, usage, compjour, compteur, valeur, texte;
  idx=docmqtt["IDX"]|"";            // Serial.println("IDX = "+idx);
  var=docmqtt["VAR"]|"";            // Serial.println("VAR = "+var);
  heure=docmqtt["Heure"]|"";        // Serial.println("Heure = "+heure);
  usage=docmqtt["Usage"]|"";        // Serial.println("Usage = "+usage);
  compjour=docmqtt["CompJour"]|"";  // Serial.println("CompJour = "+compjour);
  compteur=docmqtt["Compteur"]|"";  // Serial.println("Compteur = "+compteur);
  valeur=docmqtt["Valeur"]|"";      // Serial.println("Valeur = "+valeur);
  texte=docmqtt["Texte"]|"";        // Serial.println("Texte = "+texte);

  // Envoi des données Domoticz dans les zones d'affichage
  if (idx == "5526") { L1C1 = usage; L1C1h = heure; }
  if (idx == "5757") { L1C3 = compteur; L1C3h = heure; }
  if (idx == "5320") { L1C4 = valeur; L1C4h = heure; }
  if (idx == "4810") { L1C5 = valeur; L1C5h = heure; }
  if (idx == "5756") { L2C3 = compteur; L2C3h = heure; }
  if (idx == "4841") { L2C4 = valeur; L2C4h = heure; }
  if (idx == "5996") { L2C5 = valeur; L2C5h = heure; }
  if (idx == "5471") { L3C1 = texte; L3C1h = heure; }
  if (idx == "5474") { L3C2 = texte; L3C2h = heure; }
  if (idx == "3327") { L3C4 = usage; L3C4h = heure; L4C4 = compjour; L4C4h = heure; }
  if (idx == "3814") { L3C5 = usage; L3C5h = heure; L4C5 = compjour; L4C5h = heure; }

  if (var == "536") { L3C3 = valeur; L3C3h = heure; }
  if (var == "559") { L4C1 = valeur; L4C1h = heure; }
  if (var == "530") { L4C2 = valeur; L4C2h = heure; }
  if (var == "532") { L4C3 = valeur; L4C3h = heure; }
  if (var == "560") { L5C1 = valeur; L5C1h = heure; }
  if (var == "531") { L5C2 = valeur; L5C2h = heure; }
  if (var == "533") { L5C3 = valeur; L5C3h = heure; }
  if (var == "307") { L5C4 = valeur; L5C4h = heure; }
  if (var == "252") { L5C5 = valeur; L5C5h = heure; }
  if (var == "474") { L6C1 = valeur; L6C1h = heure; }
  if (var == "460") { L6C2 = valeur; L6C2h = heure; }
  if (var == "463") { L6C3 = valeur; L6C3h = heure; }
  if (var == "470") { L6C4 = valeur; L6C4h = heure; }
  if (var == "469") { L6C5 = valeur; L6C5h = heure; }
  if (var == "475") { L7C1 = valeur; L7C1h = heure; }
  if (var == "465") { L7C2 = valeur; L7C2h = heure; }
  if (var == "462") { L7C3 = valeur; L7C3h = heure; }
  if (var == "473") { L7C4 = valeur; L7C4h = heure; }
  if (var == "472") { L7C5 = valeur; L7C5h = heure; }
}

void setup_wifi() { // Connexion au réseau WiFi et affichage de la connexion dans le moniteur série
  delay(10);
  Serial.println();
  Serial.print("----- setup_wifi ----- Connexion à ");
  Serial.println(wifi_ssid);
  WiFi.mode(WIFI_STA);      // configure le WIFI en mode station
  WiFi.begin(wifi_ssid, wifi_password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  char adr_ip[20];          // contient l’adresse IP fournit par le point d’accès WiFi
  IPAddress ip;             // définition de la variable ip qui est une adresse IP
  ip = WiFi.localIP();      // on récupère l’adresse IP
  Serial.println("");
  Serial.println("WiFi connexion OK ");
  Serial.print("=> Addresse IP : ");
  Serial.println(WiFi.localIP());
  // Configuration de l'adresse IP fixe (DNS facultatif)
  if (!WiFi.config(local_IP, gateway, subnet, primaryDNS, secondaryDNS)) {
     Serial.println("Erreur de configuration pour l'IP fixe ! ");
  }
  Serial.print("----- IP Fixe = "); Serial.println(WiFi.localIP());
  delay(100);
}

void MQTTconnect() {  // Connexion au broker mqtt (mosquitto)
  Serial.print("----- MQTTconnect -----"); Serial.println();
  while (!MQTTclient.connected()) {
    String MQTTclient_id = "esp32_epaper_";
    MQTTclient_id += String(WiFi.macAddress());
    Serial.printf("Le client %s est connecté à mosquitto domoticz\n", MQTTclient_id.c_str());
    if (MQTTclient.connect(MQTTclient_id.c_str(), mqtt_username, mqtt_password)) {
        Serial.println("Connexion mqtt à Mosquitto OK");
        // Souscription au topic domoticz/epaper
        MQTTclient.subscribe(topic);
        Serial.print("Souscription au topic : "); Serial.println(topic);
      } else {
        Serial.print("Connexion mqtt à Mosquitto impossible ! "); Serial.println(MQTTclient.state());
        delay(2000);
    }
  }
}

void initOTA() {
  // Port defaults to 3232
  // ArduinoOTA.setPort(3232);

  // Hostname defaults to esp3232-[MAC]
  ArduinoOTA.setHostname("esp32_epaper");

  // No authentication by default
  // ArduinoOTA.setPassword("admin");

  // Password can be set with it's md5 value as well
  // MD5(admin) = 21232f297a57a5a743894a0e4a801fc3
  // ArduinoOTA.setPasswordHash("21232f297a57a5a743894a0e4a801fc3");

  ArduinoOTA
  .onStart([]() {
    String type;
    if (ArduinoOTA.getCommand() == U_FLASH)
      type = "sketch";
    else // U_SPIFFS
      type = "filesystem";

    // NOTE: if updating SPIFFS this would be the place to unmount SPIFFS using SPIFFS.end()
    Serial.println("Start updating " + type);
  })
  .onEnd([]() {
    Serial.println("\nEnd");
  })
  .onProgress([](unsigned int progress, unsigned int total) {
    Serial.printf("Progress: %u%%\r", (progress / (total / 100)));
  })
  .onError([](ota_error_t error) {
    Serial.printf("Error[%u]: ", error);
    if (error == OTA_AUTH_ERROR) Serial.println("Auth Failed");
    else if (error == OTA_BEGIN_ERROR) Serial.println("Begin Failed");
    else if (error == OTA_CONNECT_ERROR) Serial.println("Connect Failed");
    else if (error == OTA_RECEIVE_ERROR) Serial.println("Receive Failed");
    else if (error == OTA_END_ERROR) Serial.println("End Failed");
  });

  ArduinoOTA.begin();
}

void affichage() {
  Serial.println("----- Début void affichage -----");
  display.setFullWindow();
  display.firstPage();
  do
  {
    display.fillScreen(GxEPD_WHITE);                  // Remplissage initial du fond de l'écran en blanc
//    display.drawRect(1, 1, 800, 480, GxEPD_BLACK);    // Traçage du rectangle avec couleur du trait
//    display.fillRect(1, 1, 800, 480, GxEPD_BLACK);    // Remplissage du rectangle
    affichage_dateheure();
    // affichage d'une ligne avec x,y de début, x,y de fin et couleur
    // lignes horizontales
    display.drawLine(1, 25, 800, 25, GxEPD_BLACK);
    display.drawLine(320, 90, 800, 90, GxEPD_BLACK);
    display.drawLine(1, 155, 800, 155, GxEPD_BLACK);
    display.drawLine(1, 220, 800, 220, GxEPD_BLACK);
    display.drawLine(1, 285, 800, 285, GxEPD_BLACK);
    display.drawLine(1, 350, 800, 350, GxEPD_BLACK);
    display.drawLine(1, 415, 800, 415, GxEPD_BLACK);
    // lignes verticales
    display.drawLine(160, 155, 160, 480, GxEPD_BLACK);
    display.drawLine(320, 25, 320, 480, GxEPD_BLACK);
    display.drawLine(480, 25, 480, 480, GxEPD_BLACK);
    display.drawLine(640, 25, 640, 480, GxEPD_BLACK);
    // traçage et remplissage des rectangles qui définissent les zones d'affichage
    // x, y du coin supérieur gauche, largeur, hauteur, couleur de remplissage
    // display.fillRect(320, 25, 160, 65, GxEPD_RED);    // Ligne 1 Cellule 3
/*
    // traçage des rectangles à coins arrondis qui définissent les zones d'affichage
    // x, y du coin supérieur gauche, largeur, hauteur, radius des coins, couleur de remplissage
    display.drawRoundRect(3, 24, 317, 128, 3, GxEPD_WHITE); // Traçage du rectangle à coins arrondis avec couleur du trait
    display.fillRoundRect(3, 24, 317, 128, 3, GxEPD_WHITE); // Remplissage du rectangle
*/
    // Affichage des valeurs envoyées depuis Domoticz via mqtt
    // ligne 1 cellule 1
    display.setTextColor(GxEPD_BLACK);    // Couleur du Texte en Noir
    display.setCursor(50, 120);  // Valeur
    display.setFont(&FreeSansBold24pt7b);
    // display.setTextColor(GxEPD_BLACK);    // Couleur du Texte en Noir
    display.setTextSize(2);               // Multiplicateur de la taille du texte (de 1 à 3)
    display.print(L1C1);          // Valeur
    display.setCursor(270, 120);  // Unité
    display.setFont(&FreeSansBold9pt7b);
    display.setTextSize(1);               // Multiplicateur de la taille du texte (de 1 à 3)
    display.print(L1C1u);
    // display.setTextColor(GxEPD_BLACK);    // Couleur du Texte en Noir
    display.setCursor(270, 40);   // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L1C1h);
    display.setCursor(110, 148);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L1C1t);
// ligne 1 cellule 3
    // display.setTextColor(GxEPD_WHITE);      // Couleur du Texte en Blanc
    display.setCursor(370, 65);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L1C3);
    display.setCursor(420, 65);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L1C3u);
    display.setCursor(430, 40);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L1C3h);
    display.setCursor(355, 83);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L1C3t);
    // display.setTextColor(GxEPD_BLACK);      // Couleur du Texte en Noir
// ligne 1 cellule 4
    display.setCursor(510, 65);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L1C4);
    display.setCursor(575, 45);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L1C4u);
    display.setCursor(590, 40);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L1C4h);
    display.setCursor(515, 83);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L1C4t);
// ligne 1 cellule 5
    display.setCursor(650, 65);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L1C5);
    display.setCursor(715, 45);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L1C5u);
    display.setCursor(725, 40);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L1C5h);
    display.setCursor(675, 83);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L1C5t);
// ligne 2 cellule 3
    display.setCursor(370, 130);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L2C3);
    display.setCursor(420, 130);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L2C3u);
    display.setCursor(430, 105);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L2C3h);
    display.setCursor(355, 148);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L2C3t);
// ligne 2 cellule 4
    display.setCursor(510, 130);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L2C4);
    display.setCursor(575, 110);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L2C4u);
    display.setCursor(590, 105);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L2C4h);
    display.setCursor(515, 148);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L2C4t);
// ligne 2 cellule 5
    display.setCursor(650, 130);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L2C5);
    display.setCursor(715, 110);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L2C5u);
    display.setCursor(725, 105);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L2C5h);
    display.setCursor(660, 148);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L2C5t);
// ligne 3 cellule 1
    display.setCursor(35, 195);   // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L3C1);
    display.setCursor(115, 195);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L3C1u);
    display.setCursor(110, 170);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L3C1h);
    display.setCursor(30, 213);   // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L3C1t);
// ligne 3 cellule 2
    display.setCursor(195, 195);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L3C2);
    display.setCursor(275, 195);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L3C2u);
    display.setCursor(270, 170);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L3C2h);
    display.setCursor(205, 213);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L3C2t);
// ligne 3 cellule 3
    display.setCursor(350, 195);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L3C3);
    display.setCursor(435, 195);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L3C3u);
    display.setCursor(430, 170);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L3C3h);
    display.setCursor(335, 213);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L3C3t);
// ligne 3 cellule 4
    display.setCursor(510, 195);  // Valeur
    display.setFont(&FreeSansBold18pt7b);
    // display.setTextColor(GxEPD_BLACK);    // Couleur du Texte en Rouge
    display.print(L3C4);
    display.setCursor(595, 195);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L3C4u);
    display.setCursor(590, 170);  // Heure
    display.setFont(&FreeSans9pt7b);
    // display.setTextColor(GxEPD_BLACK);  // Couleur du Texte en Noir
    display.print(L3C4h);
    display.setCursor(505, 213);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L3C4t);
// ligne 3 cellule 5
    display.setCursor(660, 195);  // Valeur
    display.setFont(&FreeSansBold18pt7b);
    // display.setTextColor(GxEPD_BLACK);      // Couleur du Texte en Rouge
    display.print(L3C5);
    display.setCursor(745, 195);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L3C5u);
    display.setCursor(725, 170);  // Heure
    display.setFont(&FreeSans9pt7b);
    // display.setTextColor(GxEPD_BLACK);    // Couleur du Texte en Noir
    display.print(L3C5h);
    display.setCursor(685, 213);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L3C5t);
// ligne 4 cellule 1
    display.setCursor(30, 260);   // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L4C1);
    display.setCursor(120, 260);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L4C1u);
    display.setCursor(110, 235);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L4C1h);
    display.setCursor(35, 278);   // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L4C1t);
// ligne 4 cellule 2
    display.setCursor(180, 260);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L4C2);
    display.setCursor(280, 260);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L4C2u);
    display.setCursor(270, 235);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L4C2h);
    display.setCursor(195, 278);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L4C2t);
// ligne 4 cellule 3
    display.setCursor(350, 260);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L4C3);
    display.setCursor(440, 260);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L4C3u);
    display.setCursor(430, 235);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L4C3h);
    display.setCursor(355, 278);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L4C3t);
// ligne 4 cellule 4
    display.setCursor(510, 260);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L4C4);
    display.setCursor(600, 260);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L4C4u);
    display.setCursor(590, 235);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L4C4h);
    display.setCursor(515, 278);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L4C4t);
// ligne 4 cellule 5
    display.setCursor(660, 260);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L4C5);
    display.setCursor(745, 260);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L4C5u);
    display.setCursor(725, 235);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L4C5h);
    display.setCursor(675, 278);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L4C5t);
// ligne 5 cellule 1
    display.setCursor(30, 325);   // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L5C1);
    display.setCursor(115, 325);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L5C1u);
    display.setCursor(110, 300);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L5C1h);
    display.setCursor(35, 343);   // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L5C1t);
// ligne 5 cellule 2
    display.setCursor(180, 325);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L5C2);
    display.setCursor(275, 325);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L5C2u);
    display.setCursor(270, 300);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L5C2h);
    display.setCursor(195, 343);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L5C2t);
// ligne 5 cellule 3
    display.setCursor(350, 325);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L5C3);
    display.setCursor(435, 325);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L5C3u);
    display.setCursor(430, 300);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L5C3h);
    display.setCursor(355, 343);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L5C3t);
// ligne 5 cellule 4
    display.setCursor(510, 325);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L5C4);
    display.setCursor(595, 325);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L5C4u);
    display.setCursor(590, 300);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L5C4h);
    display.setCursor(515, 343);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L5C4t);
// ligne 5 cellule 5
    display.setCursor(660, 325);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L5C5);
    display.setCursor(745, 325);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L5C5u);
    display.setCursor(725, 300);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L5C5h);
    display.setCursor(675, 343);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L5C5t);
// ligne 6 cellule 1
    display.setCursor(30, 390);   // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L6C1);
    display.setCursor(120, 390);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L6C1u);
    display.setCursor(110, 365);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L6C1h);
    display.setCursor(35, 408);   // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L6C1t);
// ligne 6 cellule 2
    display.setCursor(180, 390);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L6C2);
    display.setCursor(280, 390);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L6C2u);
    display.setCursor(270, 365);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L6C2h);
    display.setCursor(195, 408);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L6C2t);
// ligne 6 cellule 3
    display.setCursor(350, 390);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L6C3);
    display.setCursor(440, 390);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L6C3u);
    display.setCursor(430, 365);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L6C3h);
    display.setCursor(355, 408);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L6C3t);
// ligne 6 cellule 4
    display.setCursor(510, 390);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L6C4);
    display.setCursor(600, 390);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L6C4u);
    display.setCursor(590, 365);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L6C4h);
    display.setCursor(515, 408);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L6C4t);
// ligne 6 cellule 5
    display.setCursor(660, 390);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L6C5);
    display.setCursor(745, 390);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L6C5u);
    display.setCursor(725, 365);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L6C5h);
    display.setCursor(660, 408);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L6C5t);
// ligne 7 cellule 1
    display.setCursor(30, 455);   // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L7C1);
    display.setCursor(115, 455);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L7C1u);
    display.setCursor(110, 430);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L7C1h);
    display.setCursor(35, 473);   // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L7C1t);
// ligne 7 cellule 2
    display.setCursor(180, 455);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L7C2);
    display.setCursor(275, 455);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L7C2u);
    display.setCursor(270, 430);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L7C2h);
    display.setCursor(195, 473);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L7C2t);
// ligne 7 cellule 3
    display.setCursor(350, 455);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L7C3);
    display.setCursor(435, 455);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L7C3u);
    display.setCursor(430, 430);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L7C3h);
    display.setCursor(355, 473);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L7C3t);
// ligne 7 cellule 4
    display.setCursor(510, 455);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L7C4);
    display.setCursor(595, 455);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L7C4u);
    display.setCursor(590, 430);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L7C4h);
    display.setCursor(515, 473);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L7C4t);
// ligne 7 cellule 5
    display.setCursor(660, 455);  // Valeur
    display.setFont(&FreeSansBold18pt7b); display.print(L7C5);
    display.setCursor(745, 455);  // Unité
    display.setFont(&FreeSans9pt7b);      display.print(L7C5u);
    display.setCursor(725, 430);  // Heure
    display.setFont(&FreeSans9pt7b);      display.print(L7C5h);
    display.setCursor(675, 473);  // Texte
    display.setFont(&FreeMonoBold9pt7b);  display.print(L7C5t);
  }
  while (display.nextPage());
  Serial.println("----- Fin void affichage -----");
}

void affichage_init() {
  Serial.println("----- Début void affichage_init -----");
  display.setFullWindow();
  display.firstPage();
  do
  {
    display.fillScreen(GxEPD_WHITE);                  // Remplissage initial du fond de l'écran en blanc
    display.drawRect(1, 1, 800, 480, GxEPD_WHITE);    // Traçage du rectangle avec couleur du trait
    display.setFont(&FreeSansBold24pt7b);
    display.fillRect(1, 1, 800, 480, GxEPD_WHITE);    // Remplissage du rectangle en Blanc
    display.setFont(&FreeSansBold24pt7b);
    display.setTextColor(GxEPD_BLACK);                  // Message en Rouge
    display.setCursor(135, 220); display.print(L0Z8);
    delay(3000);
  }
  while (display.nextPage());
  Serial.println("----- Fin void affichage_init -----");
}

void affichage_dateheure() {
  dateheure();
  // Affichage Date-Heure
  // Ligne 0 Date-Heure-Titre
  display.setFont(&FreeSansBold9pt7b);
  display.setTextColor(GxEPD_BLACK);                // Couleur du Texte en Blanc
  display.setCursor(30, 18); display.print(L0Z1);   // Jour de la semaine
  display.setCursor(690, 18); display.print(L0Z5);  // Heure
}

void dateheure() {
  configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);
  struct tm timeinfo;
  char jj_sem[7][12] = {"Lundi", "Mardi", "Mercredi", "Jeudi", "Vendredi", "Samedi", "Dimanche"};
  char mm_an[12][12] = {"Janvier", "Fevrier", "Mars", "Avril", "Mai", "Juin", "Juillet",
                        "Aout", "Septembre", "Octobre", "Novembre", "Decembre"};
  if(!getLocalTime(&timeinfo)){
    Serial.println("Impossible de récupérer la Date et l'Heure");
    return;
  }
  // Serial.println(&timeinfo, "%u %d %m %Y %T");
  strftime(jjsem,  2, "%u", &timeinfo);
  strftime(jjmois, 3, "%d", &timeinfo);
  strftime(mois,   3, "%m", &timeinfo);
  strftime(annee,  5, "%Y", &timeinfo);
  strftime(heure,  9, "%T", &timeinfo);
  String jjj(jjsem);      // conversion char to string
  int jj = jjj.toInt();   // conversion string to int
  String mmm(mois);       // conversion char to string
  int mm = mmm.toInt();   // conversion string to int
  L0Z1 = " ";
  L0Z1.concat(jj_sem[jj-1]);
  L0Z1.concat(" ");
  L0Z1.concat(jjmois);
  L0Z1.concat(" ");
  L0Z1.concat(mm_an[mm-1]);
  L0Z1.concat(" ");
  L0Z1.concat(annee); // Serial.printf("L0Z1 = "); Serial.println(L0Z1);
  L0Z5=heure;         // Serial.printf("L0Z5 = "); Serial.println(L0Z5);
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

258

259

260

261

262

263

264

265

266

267

268

269

270

271

272

273

274

275

276

277

278

279

280

281

282

283

284

285

286

287

288

289

290

291

292

293

294

295

296

297

298

299

300

301

302

303

304

305

306

307

308

309

310

311

312

313

314

315

316

317

318

319

320

321

322

323

324

325

326

327

328

329

330

331

332

333

334

335

336

337

338

339

340

341

342

343

344

345

346

347

348

349

350

351

352

353

354

355

356

357

358

359

360

361

362

363

364

365

366

367

368

369

370

371

372

373

374

375

376

377

378

379

380

381

382

383

384

385

386

387

388

389

390

391

392

393

394

395

396

397

398

399

400

401

402

403

404

405

406

407

408

409

410

411

412

413

414

415

416

417

418

419

420

421

422

423

424

425

426

427

428

429

430

431

432

433

434

435

436

437

438

439

440

441

442

443

444

445

446

447

448

449

450

451

452

453

454

455

456

457

458

459

460

461

462

463

464

465

466

467

468

469

470

471

472

473

474

475

476

477

478

479

480

481

482

483

484

485

486

487

488

489

490

491

492

493

494

495

496

497

498

499

500

501

502

503

504

505

506

507

508

509

510

511

512

513

514

515

516

517

518

519

520

521

522

523

524

525

526

527

528

529

530

531

532

533

534

535

536

537

538

539

540

541

542

543

544

545

546

547

548

549

550

551

552

553

554

555

556

557

558

559

560

561

562

563

564

565

566

567

568

569

570

571

572

573

574

575

576

577

578

579

580

581

582

583

584

585

586

587

588

589

590

591

592

593

594

595

596

597

598

599

600

601

602

603

604

605

606

607

608

609

610

611

612

613

614

615

616

617

618

619

620

621

622

623

624

625

626

627

628

629

630

631

632

633

634

635

636

637

638

639

640

641

642

643

644

645

646

647

648

649

650

651

652

653

654

655

656

657

658

659

660

661

662

663

664

665

666

667

668

669

670

671

672

673

674

675

676

677

678

679

680

681

682

683

684

685

686

687

688

689

690

691

692

693

694

695

696

697

698

699

700

701

702

703

704

705

706

707

708

709

710

711

712

713

714

715

716

717

718

719

720

721

722

723

724

725

726

727

728

729

730

731

732

733

734

735

736

737

738

739

740

741

742

743

744

745

746

747

748

749

750

751

752

753

754

755

756

757

758

759

760

761

762

763

764

765

766

767

768

769

770

771

772

773

774

775

776

777

778

779

780

781

782

783

784

785

786

787

788

789

790

791

792

793

794

795

796

797

798

799

800

801

802

803

804

805

806

807

// Programme qui permet l'affichage des informations liées à la consommation électrique sur un écran e-paper

// sur la base d'exemples de Jean-Marc Zingg (pour la gestion de l'écran) et Cyril Poissonnier (pour Domoticz via JSON)

// et avec modification du transfert depuis Domoticz en utilisant mqtt

// écran e-paper 800x480 3 couleurs (noir/blanc/rouge) de Waveshare + ESP32 Driver Board

// Display Library example for SPI e-paper panels from Dalian Good Display and boards from Waveshare.

// Requires HW SPI and Adafruit_GFX. Caution: the e-paper panels require 3.3V supply AND data lines!

// Author: Jean-Marc Zingg

// Library: https://github.com/ZinggJM/GxEPD2

// Supporting Arduino Forum Topics:

// Waveshare e-paper displays with SPI: http://forum.arduino.cc/index.php?topic=487007.0

// NOTE for use with Waveshare ESP32 Driver Board:

// **** also need to select the constructor with the parameters for this board in GxEPD2_display_selection_new_style.h ****

// The Wavehare ESP32 Driver Board uses uncommon SPI pins for the FPC connector. It uses HSPI pins, but SCK and MOSI are swapped.

// To use HW SPI with the ESP32 Driver Board, HW SPI pins need be re-mapped in any case. Can be done using either HSPI or VSPI.

// Other SPI clients can either be connected to the same SPI bus as the e-paper, or to the other HW SPI bus, or through SW SPI.

// The logical configuration would be to use the e-paper connection on HSPI with re-mapped pins, and use VSPI for other SPI clients.

// VSPI with standard VSPI pins is used by the global SPI instance of the Arduino IDE ESP32 package.

// Bibliothèques

#include <WiFi.h>

#include <WiFiClient.h>

#include <ArduinoOTA.h> // Librairie pour permettre les mises à jour en wifi (Over The Air)

#include <PubSubClient.h> // Librairie pour la gestion du protocole mqtt

#include <time.h>

#include <ArduinoJson.h> // https://github.com/bblanchon/ArduinoJson

#include <SoftTimer.h> // Librairie SoftTimer.h (pour le lancement périodique de taches)

//#include "RemoteDebug.h" // Librairie RemoteDebug.h (pour mise au point en wifi)

//#include "RemoteDebugger.h" // Librairie RemoteDebugger.h (pour mise au point en wifi)

// Initialisation de WiFiClient, PubSubClient et RemoteDebug

WiFiClient espClient;

PubSubClient MQTTclient(espClient);

//RemoteDebug Debug;

// uncomment next line to use HSPI for EPD (and e.g VSPI for SD), e.g. with Waveshare ESP32 Driver Board

#define USE_HSPI_FOR_EPD

// base class GxEPD2_GFX can be used to pass references or pointers to the display instance as parameter, uses ~1.2k more code

// enable or disable GxEPD2_GFX base class

#define ENABLE_GxEPD2_GFX 0

#include <GxEPD2_3C.h>

// Utilisation des polices Adafruit GFX

// https://learn.adafruit.com/adafruit-gfx-graphics-library/using-fonts

#include <Fonts/FreeMono9pt7b.h>

#include <Fonts/FreeMonoBold9pt7b.h>

#include <Fonts/FreeMonoBold12pt7b.h>

#include <Fonts/FreeSans9pt7b.h>

#include <Fonts/FreeSans12pt7b.h>

#include <Fonts/FreeSansBold9pt7b.h>

#include <Fonts/FreeSansBold12pt7b.h>

#include <Fonts/FreeSansBold18pt7b.h>

#include <Fonts/FreeSansBold24pt7b.h>

// select the display class and display driver class in the following file (new style):

#include "GxEPD2_display_selection_new_style.h"

#if !defined(__AVR) && !defined(STM32F1xx)

// comment out unused bitmaps to reduce code space used

#include "bitmaps/Bitmaps800x480.h" // 7.5" b/w

// 3-color

#include "bitmaps/Bitmaps3c400x300.h" // 4.2" b/w/r

#if defined(ESP8266) || defined(ESP32) || defined(ARDUINO_ARCH_RP2040)

#include "bitmaps/Bitmaps3c648x480.h" // 5.83" b/w/r

#include "bitmaps/Bitmaps3c800x480.h" // 7.5" b/w/r

#endif

#else

// select only one to fit in code space

// 3-color

#include "bitmaps/Bitmaps3c400x300.h" // 4.2" b/w/r // not enough code space

#endif

#if defined(ESP32) && defined(USE_HSPI_FOR_EPD)

SPIClass hspi(HSPI);

#endif

// Paramétres WIFI à modifier en fonction des paramètres locaux

#define wifi_ssid "votre SSID"

#define wifi_password "votre MDP"

#define host_name "esp32_epaper"

// Paramétres MQTT Broker à modifier en fonction des paramètres locaux

const char *mqtt_broker = "192.168.1.XX";

char *topic = "domoticz/epaper";

const char *mqtt_username = "";

const char *mqtt_password = "";

const int mqtt_port = 1883;

const int mqtt_keepalive = 120;

const int mqtt_sockettimeout = 120;

// Variables pour la lecture des messages mqtt sur le topic

byte *payload;

int length;

// Définition de l'adresse IP fixe pour l'ESP32

IPAddress local_IP(192, 168, 1, XXX); // Définition de l'adresse IP fixe pour l'ESP32

IPAddress gateway(192, 168, 1, 1); // Indication de l'adresse de la passerelle (la box)

IPAddress subnet(255, 255, 255, 0); // Indication du subnet du réseau local

IPAddress primaryDNS(192, 168, 1, 1); // facultatif - Indication du serveur DNS primaire à utiliser (ici DNS de Google)

IPAddress secondaryDNS(8, 8, 8, 8); // facultatif - Indication du serveur DNS secondaire à utiliser (ici DNS de Google)

// Paramétres pour la synchro NTP

const char* ntpServer = "fr.pool.ntp.org";

const long gmtOffset_sec = 3600;

const int daylightOffset_sec = 0; // pendant l'heure d'été mettre à 3600 sinon à zéro

// Variables pour la connexion à Domoticz en http

char* host = "192.168.1.35";

int httpPort = 8080;

// Variables pour l'affichage initial

// char timeWeekDay[10];

char jjsem[2]; // Jour de la semaine (de 1 à 7) 1 = Lundi

char jjmois[3]; // Jour du mois

char mois[3]; // Mois (de 1 à 12)

char annee[5]; // Année

char heure[9]; // Heure

String L0Z1; // Jour

String L0Z5; // Heure

String L0Z8 = "Suivi Tempo Gradignan";

// Variables principales des zones d'affichage (7 lignes et 5 colonnes)

// première cellule double (2 lignes sur 2 colonnes)

String L1C1; String L1C3; String L1C4; String L1C5;

String L2C3; String L2C4; String L2C5;

String L3C1; String L3C2; String L3C3; String L3C4; String L3C5;

String L4C1; String L4C2; String L4C3; String L4C4; String L4C5;

String L5C1; String L5C2; String L5C3; String L5C4; String L5C5;

String L6C1; String L6C2; String L6C3; String L6C4; String L6C5;

String L7C1; String L7C2; String L7C3; String L7C4; String L7C5;

// Texte des zones d'affichage (7 lignes et 5 colonnes)

// qui indique la nature de valeur affichée au dessus dans la case

const char L1C1t[] = "Conso EDF";

const char L1C3t[] = "restants";

const char L1C4t[] = "Salon";

const char L1C5t[] = "Ext";

const char L2C3t[] = "restants";

const char L2C4t[] = "Chambres";

const char L2C5t[] = "Eau Chaude";

const char L3C1t[] = "Aujourd'hui";

const char L3C2t[] = "Demain";

const char L3C3t[] = "Tarif actuel";

const char L3C4t[] = "Auto-Conso";

const char L3C5t[] = "Vente";

const char L4C1t[] = "Conso EDF";

const char L4C2t[] = "H Pleines";

const char L4C3t[] = "H Creuses";

const char L4C4t[] = "Fronius";

const char L4C5t[] = "Enphase";

const char L5C1t[] = "EDF jour";

const char L5C2t[] = "HP EDF";

const char L5C3t[] = "HC EDF";

const char L5C4t[] = "";

const char L5C5t[] = "";

const char L6C1t[] = "EDF hier";

const char L6C2t[] = "HP hier";

const char L6C3t[] = "HC hier";

const char L6C4t[] = "Prod hier";

const char L6C5t[] = "Vente hier";

const char L7C1t[] = "";

const char L7C2t[] = "";

const char L7C3t[] = "";

const char L7C4t[] = "";

const char L7C5t[] = "";

// Variables qui indique l'unité de la valeur affichée dans la case

const char L1C1u[] = "Watt";

const char L1C3u[] = "Rouges";

const char L1C4u[] = "o";

const char L1C5u[] = "o";

const char L2C3u[] = "Blancs";

const char L2C4u[] = "o";

const char L2C5u[] = "o";

const char L3C1u[] = "";

const char L3C2u[] = "";

const char L3C3u[] = "Euro";

const char L3C4u[] = "Watt";

const char L3C5u[] = "W";

const char L4C1u[] = "kWh";

const char L4C2u[] = "kWh";

const char L4C3u[] = "kWh";

const char L4C4u[] = "kWh";

const char L4C5u[] = "kW";

const char L5C1u[] = "Euro";

const char L5C2u[] = "Euro";

const char L5C3u[] = "Euro";

const char L5C4u[] = "Euro";

const char L5C5u[] = "E";

const char L6C1u[] = "kWh";

const char L6C2u[] = "kWh";

const char L6C3u[] = "kWh";

const char L6C4u[] = "kWh";

const char L6C5u[] = "kW";

const char L7C1u[] = "Euro";

const char L7C2u[] = "Euro";

const char L7C3u[] = "Euro";

const char L7C4u[] = "Euro";

const char L7C5u[] = "E";

// Variables utilisées pour l'affichage des heures de mises à jour

// des valeurs contenues dans chaque case

String L1C1h; String L1C3h; String L1C4h; String L1C5h;

String L2C3h; String L2C4h; String L2C5h;

String L3C1h; String L3C2h; String L3C3h; String L3C4h; String L3C5h;

String L4C1h; String L4C2h; String L4C3h; String L4C4h; String L4C5h;

String L5C1h; String L5C2h; String L5C3h; String L5C4h; String L5C5h;

String L6C1h; String L6C2h; String L6C3h; String L6C4h; String L6C5h;

String L7C1h; String L7C2h; String L7C3h; String L7C4h; String L7C5h;

void loop(Task* me) { // Boucle du programme qui s'exécute perpétuellement

if (!MQTTclient.connected()) {

MQTTconnect();

}

MQTTclient.loop();

ArduinoOTA.handle();

}

void epaper(Task* me) { // Envoi des valeurs de Domoticz vers l'écran epaper (valeur fixée dans la commande Task t1(60000, TempMesure))

Serial.println("Appel à affichage");

affichage();

Serial.println("Retour de affichage");

}

// Paramètres pour SoftTimer

// Périodicité pour la boucle principale (ex loop)

Task t0(0, loop); // Boucle permanente

// Périodicité pour la récupération des valeurs sur Domoticz et leur affichage sur l'écran

Task t1(60000, epaper); // Lancement epaper toutes les minutes

void setup() {

Serial.begin(115200);

Serial.println("----- Lancement du Setup -----");

// Connexion au réseau WiFi

setup_wifi(); // appel de la fonction setup_wifi sans paramètre

initOTA(); // initialisation OTA

// Connexion mqtt à Mosquitto

MQTTclient.setKeepAlive(mqtt_keepalive);

MQTTclient.setSocketTimeout(mqtt_sockettimeout);

MQTTclient.setServer(mqtt_broker, mqtt_port);

MQTTclient.setCallback(MQTTcallback);

MQTTconnect(); // appel de la fonction MQTTconnect sans paramètre

#if defined(ESP32) && defined(USE_HSPI_FOR_EPD)

hspi.begin(13, 12, 14, 15); // remap hspi for EPD (swap pins)

display.epd2.selectSPI(hspi, SPISettings(4000000, MSBFIRST, SPI_MODE0));

#endif

// first update should be full refresh

display.init(115200, true, 2, false); // USE THIS for Waveshare boards with "clever" reset circuit, 2ms reset pulse

// display.cp437(true); // Use correct CP437 character codes

affichage_init();

delay(1000);

SoftTimer.add(&t0);

SoftTimer.add(&t1);

Serial.println("----- Setup terminé -----");

}

// note for partial update window and setPartialWindow() method:

// partial update window size and position is on byte boundary in physical x direction

// the size is increased in setPartialWindow() if x or w are not multiple of 8 for even rotation, y or h for odd rotation

// see also comment in GxEPD2_BW.h, GxEPD2_3C.h or GxEPD2_GFX.h for method setPartialWindow()

// Récupération des valeurs en format json dans le payload mqtt

void MQTTcallback(char *topic, byte *payload, unsigned int length) {

// Serial.print("MQTTcallback - Message arrivant dans le topic : "); Serial.println(topic);

for (int i = 0; i < length; i++) {

Serial.print((char) payload[i]);

}

Serial.println();

DynamicJsonDocument docmqtt(512);

deserializeJson(docmqtt, payload, length);

String idx, var, heure, usage, compjour, compteur, valeur, texte;

idx=docmqtt["IDX"]|""; // Serial.println("IDX = "+idx);

var=docmqtt["VAR"]|""; // Serial.println("VAR = "+var);

heure=docmqtt["Heure"]|""; // Serial.println("Heure = "+heure);

usage=docmqtt["Usage"]|""; // Serial.println("Usage = "+usage);

compjour=docmqtt["CompJour"]|""; // Serial.println("CompJour = "+compjour);

compteur=docmqtt["Compteur"]|""; // Serial.println("Compteur = "+compteur);

valeur=docmqtt["Valeur"]|""; // Serial.println("Valeur = "+valeur);

texte=docmqtt["Texte"]|""; // Serial.println("Texte = "+texte);

// Envoi des données Domoticz dans les zones d'affichage

if (idx == "5526") { L1C1 = usage; L1C1h = heure; }

if (idx == "5757") { L1C3 = compteur; L1C3h = heure; }

if (idx == "5320") { L1C4 = valeur; L1C4h = heure; }

if (idx == "4810") { L1C5 = valeur; L1C5h = heure; }

if (idx == "5756") { L2C3 = compteur; L2C3h = heure; }

if (idx == "4841") { L2C4 = valeur; L2C4h = heure; }

if (idx == "5996") { L2C5 = valeur; L2C5h = heure; }

if (idx == "5471") { L3C1 = texte; L3C1h = heure; }

if (idx == "5474") { L3C2 = texte; L3C2h = heure; }

if (idx == "3327") { L3C4 = usage; L3C4h = heure; L4C4 = compjour; L4C4h = heure; }

if (idx == "3814") { L3C5 = usage; L3C5h = heure; L4C5 = compjour; L4C5h = heure; }

if (var == "536") { L3C3 = valeur; L3C3h = heure; }

if (var == "559") { L4C1 = valeur; L4C1h = heure; }

if (var == "530") { L4C2 = valeur; L4C2h = heure; }

if (var == "532") { L4C3 = valeur; L4C3h = heure; }

if (var == "560") { L5C1 = valeur; L5C1h = heure; }

if (var == "531") { L5C2 = valeur; L5C2h = heure; }

if (var == "533") { L5C3 = valeur; L5C3h = heure; }

if (var == "307") { L5C4 = valeur; L5C4h = heure; }

if (var == "252") { L5C5 = valeur; L5C5h = heure; }

if (var == "474") { L6C1 = valeur; L6C1h = heure; }

if (var == "460") { L6C2 = valeur; L6C2h = heure; }

if (var == "463") { L6C3 = valeur; L6C3h = heure; }

if (var == "470") { L6C4 = valeur; L6C4h = heure; }

if (var == "469") { L6C5 = valeur; L6C5h = heure; }

if (var == "475") { L7C1 = valeur; L7C1h = heure; }

if (var == "465") { L7C2 = valeur; L7C2h = heure; }

if (var == "462") { L7C3 = valeur; L7C3h = heure; }

if (var == "473") { L7C4 = valeur; L7C4h = heure; }

if (var == "472") { L7C5 = valeur; L7C5h = heure; }

}

void setup_wifi() { // Connexion au réseau WiFi et affichage de la connexion dans le moniteur série

delay(10);

Serial.println();

Serial.print("----- setup_wifi ----- Connexion à ");

Serial.println(wifi_ssid);

WiFi.mode(WIFI_STA); // configure le WIFI en mode station

WiFi.begin(wifi_ssid, wifi_password);

while (WiFi.status() != WL_CONNECTED) {

delay(500);

Serial.print(".");

}

char adr_ip[20]; // contient l’adresse IP fournit par le point d’accès WiFi

IPAddress ip; // définition de la variable ip qui est une adresse IP

ip = WiFi.localIP(); // on récupère l’adresse IP

Serial.println("");

Serial.println("WiFi connexion OK ");

Serial.print("=> Addresse IP : ");

Serial.println(WiFi.localIP());

// Configuration de l'adresse IP fixe (DNS facultatif)

if (!WiFi.config(local_IP, gateway, subnet, primaryDNS, secondaryDNS)) {

Serial.println("Erreur de configuration pour l'IP fixe ! ");

}

Serial.print("----- IP Fixe = "); Serial.println(WiFi.localIP());

delay(100);

}

void MQTTconnect() { // Connexion au broker mqtt (mosquitto)

Serial.print("----- MQTTconnect -----"); Serial.println();

while (!MQTTclient.connected()) {

String MQTTclient_id = "esp32_epaper_";

MQTTclient_id += String(WiFi.macAddress());

Serial.printf("Le client %s est connecté à mosquitto domoticz\n", MQTTclient_id.c_str());

if (MQTTclient.connect(MQTTclient_id.c_str(), mqtt_username, mqtt_password)) {

Serial.println("Connexion mqtt à Mosquitto OK");

// Souscription au topic domoticz/epaper

MQTTclient.subscribe(topic);

Serial.print("Souscription au topic : "); Serial.println(topic);

} else {

Serial.print("Connexion mqtt à Mosquitto impossible ! "); Serial.println(MQTTclient.state());

delay(2000);

}

void initOTA() {

// Port defaults to 3232

// ArduinoOTA.setPort(3232);

// Hostname defaults to esp3232-[MAC]

ArduinoOTA.setHostname("esp32_epaper");

// No authentication by default

// ArduinoOTA.setPassword("admin");

// Password can be set with it's md5 value as well

// MD5(admin) = 21232f297a57a5a743894a0e4a801fc3

// ArduinoOTA.setPasswordHash("21232f297a57a5a743894a0e4a801fc3");

ArduinoOTA

.onStart([]() {

String type;

if (ArduinoOTA.getCommand() == U_FLASH)

type = "sketch";

else // U_SPIFFS

type = "filesystem";

// NOTE: if updating SPIFFS this would be the place to unmount SPIFFS using SPIFFS.end()

Serial.println("Start updating " + type);

})

.onEnd([]() {

Serial.println("\nEnd");

})

.onProgress([](unsigned int progress, unsigned int total) {

Serial.printf("Progress: %u%%\r", (progress / (total / 100)));

})

.onError([](ota_error_t error) {

Serial.printf("Error[%u]: ", error);

if (error == OTA_AUTH_ERROR) Serial.println("Auth Failed");

else if (error == OTA_BEGIN_ERROR) Serial.println("Begin Failed");

else if (error == OTA_CONNECT_ERROR) Serial.println("Connect Failed");

else if (error == OTA_RECEIVE_ERROR) Serial.println("Receive Failed");

else if (error == OTA_END_ERROR) Serial.println("End Failed");

});

ArduinoOTA.begin();

}

void affichage() {

Serial.println("----- Début void affichage -----");

display.setFullWindow();

display.firstPage();

{

display.fillScreen(GxEPD_WHITE); // Remplissage initial du fond de l'écran en blanc

// display.drawRect(1, 1, 800, 480, GxEPD_BLACK); // Traçage du rectangle avec couleur du trait

// display.fillRect(1, 1, 800, 480, GxEPD_BLACK); // Remplissage du rectangle

affichage_dateheure();

// affichage d'une ligne avec x,y de début, x,y de fin et couleur

// lignes horizontales

display.drawLine(1, 25, 800, 25, GxEPD_BLACK);

display.drawLine(320, 90, 800, 90, GxEPD_BLACK);

display.drawLine(1, 155, 800, 155, GxEPD_BLACK);

display.drawLine(1, 220, 800, 220, GxEPD_BLACK);

display.drawLine(1, 285, 800, 285, GxEPD_BLACK);

display.drawLine(1, 350, 800, 350, GxEPD_BLACK);

display.drawLine(1, 415, 800, 415, GxEPD_BLACK);

// lignes verticales

display.drawLine(160, 155, 160, 480, GxEPD_BLACK);

display.drawLine(320, 25, 320, 480, GxEPD_BLACK);

display.drawLine(480, 25, 480, 480, GxEPD_BLACK);

display.drawLine(640, 25, 640, 480, GxEPD_BLACK);

// traçage et remplissage des rectangles qui définissent les zones d'affichage

// x, y du coin supérieur gauche, largeur, hauteur, couleur de remplissage

// display.fillRect(320, 25, 160, 65, GxEPD_RED); // Ligne 1 Cellule 3

// traçage des rectangles à coins arrondis qui définissent les zones d'affichage

// x, y du coin supérieur gauche, largeur, hauteur, radius des coins, couleur de remplissage

display.drawRoundRect(3, 24, 317, 128, 3, GxEPD_WHITE); // Traçage du rectangle à coins arrondis avec couleur du trait

display.fillRoundRect(3, 24, 317, 128, 3, GxEPD_WHITE); // Remplissage du rectangle

// Affichage des valeurs envoyées depuis Domoticz via mqtt

// ligne 1 cellule 1

display.setTextColor(GxEPD_BLACK); // Couleur du Texte en Noir

display.setCursor(50, 120); // Valeur

display.setFont(&FreeSansBold24pt7b);

// display.setTextColor(GxEPD_BLACK); // Couleur du Texte en Noir

display.setTextSize(2); // Multiplicateur de la taille du texte (de 1 à 3)

display.print(L1C1); // Valeur

display.setCursor(270, 120); // Unité

display.setFont(&FreeSansBold9pt7b);

display.setTextSize(1); // Multiplicateur de la taille du texte (de 1 à 3)

display.print(L1C1u);

// display.setTextColor(GxEPD_BLACK); // Couleur du Texte en Noir

display.setCursor(270, 40); // Heure

display.setFont(&FreeSans9pt7b); display.print(L1C1h);

display.setCursor(110, 148); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L1C1t);

// ligne 1 cellule 3

// display.setTextColor(GxEPD_WHITE); // Couleur du Texte en Blanc

display.setCursor(370, 65); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L1C3);

display.setCursor(420, 65); // Unité

display.setFont(&FreeSans9pt7b); display.print(L1C3u);

display.setCursor(430, 40); // Heure

display.setFont(&FreeSans9pt7b); display.print(L1C3h);

display.setCursor(355, 83); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L1C3t);

// display.setTextColor(GxEPD_BLACK); // Couleur du Texte en Noir

// ligne 1 cellule 4

display.setCursor(510, 65); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L1C4);

display.setCursor(575, 45); // Unité

display.setFont(&FreeSans9pt7b); display.print(L1C4u);

display.setCursor(590, 40); // Heure

display.setFont(&FreeSans9pt7b); display.print(L1C4h);

display.setCursor(515, 83); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L1C4t);

// ligne 1 cellule 5

display.setCursor(650, 65); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L1C5);

display.setCursor(715, 45); // Unité

display.setFont(&FreeSans9pt7b); display.print(L1C5u);

display.setCursor(725, 40); // Heure

display.setFont(&FreeSans9pt7b); display.print(L1C5h);

display.setCursor(675, 83); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L1C5t);

// ligne 2 cellule 3

display.setCursor(370, 130); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L2C3);

display.setCursor(420, 130); // Unité

display.setFont(&FreeSans9pt7b); display.print(L2C3u);

display.setCursor(430, 105); // Heure

display.setFont(&FreeSans9pt7b); display.print(L2C3h);

display.setCursor(355, 148); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L2C3t);

// ligne 2 cellule 4

display.setCursor(510, 130); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L2C4);

display.setCursor(575, 110); // Unité

display.setFont(&FreeSans9pt7b); display.print(L2C4u);

display.setCursor(590, 105); // Heure

display.setFont(&FreeSans9pt7b); display.print(L2C4h);

display.setCursor(515, 148); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L2C4t);

// ligne 2 cellule 5

display.setCursor(650, 130); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L2C5);

display.setCursor(715, 110); // Unité

display.setFont(&FreeSans9pt7b); display.print(L2C5u);

display.setCursor(725, 105); // Heure

display.setFont(&FreeSans9pt7b); display.print(L2C5h);

display.setCursor(660, 148); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L2C5t);

// ligne 3 cellule 1

display.setCursor(35, 195); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L3C1);

display.setCursor(115, 195); // Unité

display.setFont(&FreeSans9pt7b); display.print(L3C1u);

display.setCursor(110, 170); // Heure

display.setFont(&FreeSans9pt7b); display.print(L3C1h);

display.setCursor(30, 213); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L3C1t);

// ligne 3 cellule 2

display.setCursor(195, 195); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L3C2);

display.setCursor(275, 195); // Unité

display.setFont(&FreeSans9pt7b); display.print(L3C2u);

display.setCursor(270, 170); // Heure

display.setFont(&FreeSans9pt7b); display.print(L3C2h);

display.setCursor(205, 213); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L3C2t);

// ligne 3 cellule 3

display.setCursor(350, 195); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L3C3);

display.setCursor(435, 195); // Unité

display.setFont(&FreeSans9pt7b); display.print(L3C3u);

display.setCursor(430, 170); // Heure

display.setFont(&FreeSans9pt7b); display.print(L3C3h);

display.setCursor(335, 213); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L3C3t);

// ligne 3 cellule 4

display.setCursor(510, 195); // Valeur

display.setFont(&FreeSansBold18pt7b);

// display.setTextColor(GxEPD_BLACK); // Couleur du Texte en Rouge

display.print(L3C4);

display.setCursor(595, 195); // Unité

display.setFont(&FreeSans9pt7b); display.print(L3C4u);

display.setCursor(590, 170); // Heure

display.setFont(&FreeSans9pt7b);

// display.setTextColor(GxEPD_BLACK); // Couleur du Texte en Noir

display.print(L3C4h);

display.setCursor(505, 213); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L3C4t);

// ligne 3 cellule 5

display.setCursor(660, 195); // Valeur

display.setFont(&FreeSansBold18pt7b);

// display.setTextColor(GxEPD_BLACK); // Couleur du Texte en Rouge

display.print(L3C5);

display.setCursor(745, 195); // Unité

display.setFont(&FreeSans9pt7b); display.print(L3C5u);

display.setCursor(725, 170); // Heure

display.setFont(&FreeSans9pt7b);

// display.setTextColor(GxEPD_BLACK); // Couleur du Texte en Noir

display.print(L3C5h);

display.setCursor(685, 213); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L3C5t);

// ligne 4 cellule 1

display.setCursor(30, 260); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L4C1);

display.setCursor(120, 260); // Unité

display.setFont(&FreeSans9pt7b); display.print(L4C1u);

display.setCursor(110, 235); // Heure

display.setFont(&FreeSans9pt7b); display.print(L4C1h);

display.setCursor(35, 278); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L4C1t);

// ligne 4 cellule 2

display.setCursor(180, 260); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L4C2);

display.setCursor(280, 260); // Unité

display.setFont(&FreeSans9pt7b); display.print(L4C2u);

display.setCursor(270, 235); // Heure

display.setFont(&FreeSans9pt7b); display.print(L4C2h);

display.setCursor(195, 278); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L4C2t);

// ligne 4 cellule 3

display.setCursor(350, 260); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L4C3);

display.setCursor(440, 260); // Unité

display.setFont(&FreeSans9pt7b); display.print(L4C3u);

display.setCursor(430, 235); // Heure

display.setFont(&FreeSans9pt7b); display.print(L4C3h);

display.setCursor(355, 278); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L4C3t);

// ligne 4 cellule 4

display.setCursor(510, 260); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L4C4);

display.setCursor(600, 260); // Unité

display.setFont(&FreeSans9pt7b); display.print(L4C4u);

display.setCursor(590, 235); // Heure

display.setFont(&FreeSans9pt7b); display.print(L4C4h);

display.setCursor(515, 278); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L4C4t);

// ligne 4 cellule 5

display.setCursor(660, 260); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L4C5);

display.setCursor(745, 260); // Unité

display.setFont(&FreeSans9pt7b); display.print(L4C5u);

display.setCursor(725, 235); // Heure

display.setFont(&FreeSans9pt7b); display.print(L4C5h);

display.setCursor(675, 278); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L4C5t);

// ligne 5 cellule 1

display.setCursor(30, 325); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L5C1);

display.setCursor(115, 325); // Unité

display.setFont(&FreeSans9pt7b); display.print(L5C1u);

display.setCursor(110, 300); // Heure

display.setFont(&FreeSans9pt7b); display.print(L5C1h);

display.setCursor(35, 343); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L5C1t);

// ligne 5 cellule 2

display.setCursor(180, 325); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L5C2);

display.setCursor(275, 325); // Unité

display.setFont(&FreeSans9pt7b); display.print(L5C2u);

display.setCursor(270, 300); // Heure

display.setFont(&FreeSans9pt7b); display.print(L5C2h);

display.setCursor(195, 343); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L5C2t);

// ligne 5 cellule 3

display.setCursor(350, 325); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L5C3);

display.setCursor(435, 325); // Unité

display.setFont(&FreeSans9pt7b); display.print(L5C3u);

display.setCursor(430, 300); // Heure

display.setFont(&FreeSans9pt7b); display.print(L5C3h);

display.setCursor(355, 343); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L5C3t);

// ligne 5 cellule 4

display.setCursor(510, 325); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L5C4);

display.setCursor(595, 325); // Unité

display.setFont(&FreeSans9pt7b); display.print(L5C4u);

display.setCursor(590, 300); // Heure

display.setFont(&FreeSans9pt7b); display.print(L5C4h);

display.setCursor(515, 343); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L5C4t);

// ligne 5 cellule 5

display.setCursor(660, 325); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L5C5);

display.setCursor(745, 325); // Unité

display.setFont(&FreeSans9pt7b); display.print(L5C5u);

display.setCursor(725, 300); // Heure

display.setFont(&FreeSans9pt7b); display.print(L5C5h);

display.setCursor(675, 343); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L5C5t);

// ligne 6 cellule 1

display.setCursor(30, 390); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L6C1);

display.setCursor(120, 390); // Unité

display.setFont(&FreeSans9pt7b); display.print(L6C1u);

display.setCursor(110, 365); // Heure

display.setFont(&FreeSans9pt7b); display.print(L6C1h);

display.setCursor(35, 408); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L6C1t);

// ligne 6 cellule 2

display.setCursor(180, 390); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L6C2);

display.setCursor(280, 390); // Unité

display.setFont(&FreeSans9pt7b); display.print(L6C2u);

display.setCursor(270, 365); // Heure

display.setFont(&FreeSans9pt7b); display.print(L6C2h);

display.setCursor(195, 408); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L6C2t);

// ligne 6 cellule 3

display.setCursor(350, 390); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L6C3);

display.setCursor(440, 390); // Unité

display.setFont(&FreeSans9pt7b); display.print(L6C3u);

display.setCursor(430, 365); // Heure

display.setFont(&FreeSans9pt7b); display.print(L6C3h);

display.setCursor(355, 408); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L6C3t);

// ligne 6 cellule 4

display.setCursor(510, 390); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L6C4);

display.setCursor(600, 390); // Unité

display.setFont(&FreeSans9pt7b); display.print(L6C4u);

display.setCursor(590, 365); // Heure

display.setFont(&FreeSans9pt7b); display.print(L6C4h);

display.setCursor(515, 408); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L6C4t);

// ligne 6 cellule 5

display.setCursor(660, 390); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L6C5);

display.setCursor(745, 390); // Unité

display.setFont(&FreeSans9pt7b); display.print(L6C5u);

display.setCursor(725, 365); // Heure

display.setFont(&FreeSans9pt7b); display.print(L6C5h);

display.setCursor(660, 408); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L6C5t);

// ligne 7 cellule 1

display.setCursor(30, 455); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L7C1);

display.setCursor(115, 455); // Unité

display.setFont(&FreeSans9pt7b); display.print(L7C1u);

display.setCursor(110, 430); // Heure

display.setFont(&FreeSans9pt7b); display.print(L7C1h);

display.setCursor(35, 473); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L7C1t);

// ligne 7 cellule 2

display.setCursor(180, 455); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L7C2);

display.setCursor(275, 455); // Unité

display.setFont(&FreeSans9pt7b); display.print(L7C2u);

display.setCursor(270, 430); // Heure

display.setFont(&FreeSans9pt7b); display.print(L7C2h);

display.setCursor(195, 473); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L7C2t);

// ligne 7 cellule 3

display.setCursor(350, 455); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L7C3);

display.setCursor(435, 455); // Unité

display.setFont(&FreeSans9pt7b); display.print(L7C3u);

display.setCursor(430, 430); // Heure

display.setFont(&FreeSans9pt7b); display.print(L7C3h);

display.setCursor(355, 473); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L7C3t);

// ligne 7 cellule 4

display.setCursor(510, 455); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L7C4);

display.setCursor(595, 455); // Unité

display.setFont(&FreeSans9pt7b); display.print(L7C4u);

display.setCursor(590, 430); // Heure

display.setFont(&FreeSans9pt7b); display.print(L7C4h);

display.setCursor(515, 473); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L7C4t);

// ligne 7 cellule 5

display.setCursor(660, 455); // Valeur

display.setFont(&FreeSansBold18pt7b); display.print(L7C5);

display.setCursor(745, 455); // Unité

display.setFont(&FreeSans9pt7b); display.print(L7C5u);

display.setCursor(725, 430); // Heure

display.setFont(&FreeSans9pt7b); display.print(L7C5h);

display.setCursor(675, 473); // Texte

display.setFont(&FreeMonoBold9pt7b); display.print(L7C5t);

}

while (display.nextPage());

Serial.println("----- Fin void affichage -----");

}

void affichage_init() {

Serial.println("----- Début void affichage_init -----");

display.setFullWindow();

display.firstPage();

{

display.fillScreen(GxEPD_WHITE); // Remplissage initial du fond de l'écran en blanc

display.drawRect(1, 1, 800, 480, GxEPD_WHITE); // Traçage du rectangle avec couleur du trait

display.setFont(&FreeSansBold24pt7b);

display.fillRect(1, 1, 800, 480, GxEPD_WHITE); // Remplissage du rectangle en Blanc

display.setFont(&FreeSansBold24pt7b);

display.setTextColor(GxEPD_BLACK); // Message en Rouge

display.setCursor(135, 220); display.print(L0Z8);

delay(3000);

}

while (display.nextPage());

Serial.println("----- Fin void affichage_init -----");

}

void affichage_dateheure() {

dateheure();

// Affichage Date-Heure

// Ligne 0 Date-Heure-Titre

display.setFont(&FreeSansBold9pt7b);

display.setTextColor(GxEPD_BLACK); // Couleur du Texte en Blanc

display.setCursor(30, 18); display.print(L0Z1); // Jour de la semaine

display.setCursor(690, 18); display.print(L0Z5); // Heure

}

void dateheure() {

configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);

struct tm timeinfo;

char jj_sem[7][12] = {"Lundi", "Mardi", "Mercredi", "Jeudi", "Vendredi", "Samedi", "Dimanche"};

char mm_an[12][12] = {"Janvier", "Fevrier", "Mars", "Avril", "Mai", "Juin", "Juillet",

"Aout", "Septembre", "Octobre", "Novembre", "Decembre"};

if(!getLocalTime(&timeinfo)){

Serial.println("Impossible de récupérer la Date et l'Heure");

return;

}

// Serial.println(&timeinfo, "%u %d %m %Y %T");

strftime(jjsem, 2, "%u", &timeinfo);

strftime(jjmois, 3, "%d", &timeinfo);

strftime(mois, 3, "%m", &timeinfo);

strftime(annee, 5, "%Y", &timeinfo);

strftime(heure, 9, "%T", &timeinfo);

String jjj(jjsem); // conversion char to string

int jj = jjj.toInt(); // conversion string to int

String mmm(mois); // conversion char to string

int mm = mmm.toInt(); // conversion string to int

L0Z1 = " ";

L0Z1.concat(jj_sem[jj-1]);

L0Z1.concat(" ");

L0Z1.concat(jjmois);

L0Z1.concat(" ");

L0Z1.concat(mm_an[mm-1]);

L0Z1.concat(" ");

L0Z1.concat(annee); // Serial.printf("L0Z1 = "); Serial.println(L0Z1);

L0Z5=heure; // Serial.printf("L0Z5 = "); Serial.println(L0Z5);

}

J’ai fait une première tentative en envoyant des requêtes json vers Domoticz comme dans le programme de xlyric (voir en fin d’article) mais c’était trop lent (trop de requêtes simultanées); alors je suis passé à mqtt que j’ai trouvé beaucoup plus simple, plus fiable et plus facile pour traiter les données (format, affichage, troncature, périodicité de mise à jour, …).

Voici 2 des 6 DzVents que j’utilise :

-- Envoi vers ESP32 epaper via mqtt depuis Domoticz
-- pour les dispositifs de suivi de Consommation et Production (chaque minute)

local MyDevices     = {5526,3327,3814}
local MQTTTopic    	= 'domoticz/epaper'

return
{
    on = 	    {timer = {'every minute',},},
-- 		change to LOG_ERROR when ok or LOG_DEBUG pour tester
--		logging =	{level = domoticz.LOG_DEBUG,},
	logging =	{level = domoticz.LOG_ERROR,},

    execute = function(dz)

        local function osCommand(cmd)
        dz.log('Executing Command: ' .. cmd,dz.LOG_DEBUG)

        local fileHandle = assert(io.popen(cmd .. ' 2>&1 || echo ::ERROR::', 'r'))
        local commandOutput = assert(fileHandle:read('*a'))
        local returnTable = {fileHandle:close()}

        if commandOutput:find '::ERROR::' then     -- something went wrong
            dz.log('Error ==>> ' .. tostring(commandOutput:match('^(.*)%s+::ERROR::') or ' ... but no error message ' ) ,dz.LOG_DEBUG)
          else -- all is fine!!
            dz.log('ReturnCode: ' .. returnTable[3] .. '\ncommandOutput:\n' .. commandOutput, dz.LOG_DEBUG)
        end

        return commandOutput,returnTable[3] -- rc[3] contains returnCode
        end

        local function sendMQTT(message)
        osCommand ( 'mosquitto_pub  -u user -P fireport68 ' ..  ' -t '  .. MQTTTopic .. " -m '" .. message .. "'")
        end

        for i,device in ipairs(MyDevices) do
            local Idx 		= tostring(dz.devices(device).id)
	    local Nom 		= tostring(dz.devices(device).name)
	    local lastUh	= tonumber(dz.devices(device).lastUpdate.hour)
		if lastUh < 10 then lastUh = "0"..lastUh end
	    local lastUm	= tonumber(dz.devices(device).lastUpdate.minutes)
		if lastUm < 10 then lastUm = "0"..lastUm end
	    local lastU		= lastUh..":"..lastUm
	    local lastUM	= tonumber(dz.devices(device).lastUpdate.month)
		if lastUM < 10 then lastUM = "0"..lastUM end
	    local lastUd	= tonumber(dz.devices(device).lastUpdate.day)
    		if lastUd < 10 then lastUd = "0"..lastUd end
	    local timed		= tonumber(dz.time.day)
    		if timed < 10 then timed = "0"..timed end
	    if lastUd ~= timed then lastU = lastUd.."/"..lastUM end
	    local usage	= tostring(dz.devices(device).usage)
	    local comptday	= tonumber(dz.devices(device).counterToday)
	    comptday 	= dz.utils.round(comptday, 2)
	    myMessage		= '{"IDX":"'..Idx..'","Nomidx":"'..Nom..'","Heure":"'..lastU..'","Usage":"'..usage..'","CompJour":"'..comptday..'"}'
            dz.log('MQTT Idx epaper : '  .. myMessage,dz.LOG_FORCE)
            sendMQTT(myMessage)
        end

    end
}

-- Envoi vers ESP32 epaper via mqtt depuis Domoticz

-- pour les dispositifs de suivi de Consommation et Production (chaque minute)

local MyDevices = {5526,3327,3814}

local MQTTTopic = 'domoticz/epaper'

return

{

on = {timer = {'every minute',},},

-- change to LOG_ERROR when ok or LOG_DEBUG pour tester

-- logging = {level = domoticz.LOG_DEBUG,},

logging = {level = domoticz.LOG_ERROR,},

execute = function(dz)

local function osCommand(cmd)

dz.log('Executing Command: ' .. cmd,dz.LOG_DEBUG)

local fileHandle = assert(io.popen(cmd .. ' 2>&1 || echo ::ERROR::', 'r'))

local commandOutput = assert(fileHandle:read('*a'))

local returnTable = {fileHandle:close()}

if commandOutput:find '::ERROR::' then -- something went wrong

dz.log('Error ==>> ' .. tostring(commandOutput:match('^(.*)%s+::ERROR::') or ' ... but no error message ' ) ,dz.LOG_DEBUG)

else -- all is fine!!

dz.log('ReturnCode: ' .. returnTable[3] .. '\ncommandOutput:\n' .. commandOutput, dz.LOG_DEBUG)

end

return commandOutput,returnTable[3] -- rc[3] contains returnCode

end

local function sendMQTT(message)

osCommand ( 'mosquitto_pub -u user -P fireport68 ' .. ' -t ' .. MQTTTopic .. " -m '" .. message .. "'")

end

for i,device in ipairs(MyDevices) do

local Idx = tostring(dz.devices(device).id)

local Nom = tostring(dz.devices(device).name)

local lastUh = tonumber(dz.devices(device).lastUpdate.hour)

if lastUh < 10 then lastUh = "0"..lastUh end

local lastUm = tonumber(dz.devices(device).lastUpdate.minutes)

if lastUm < 10 then lastUm = "0"..lastUm end

local lastU = lastUh..":"..lastUm

local lastUM = tonumber(dz.devices(device).lastUpdate.month)

if lastUM < 10 then lastUM = "0"..lastUM end

local lastUd = tonumber(dz.devices(device).lastUpdate.day)

if lastUd < 10 then lastUd = "0"..lastUd end

local timed = tonumber(dz.time.day)

if timed < 10 then timed = "0"..timed end

if lastUd ~= timed then lastU = lastUd.."/"..lastUM end

local usage = tostring(dz.devices(device).usage)

local comptday = tonumber(dz.devices(device).counterToday)

comptday = dz.utils.round(comptday, 2)

myMessage = '{"IDX":"'..Idx..'","Nomidx":"'..Nom..'","Heure":"'..lastU..'","Usage":"'..usage..'","CompJour":"'..comptday..'"}'

dz.log('MQTT Idx epaper : ' .. myMessage,dz.LOG_FORCE)

sendMQTT(myMessage)

end

}

Un DzVents qui s’exécute chaque minute pour être proche d’un suivi instantané.

Il y en a 2 autres pour les IDX, un à 12h15 pour les informations Tempo et un toutes les 5 minutes pour les températures.

-- Envoi vers ESP32 epaper via mqtt depuis Domoticz
-- pour les variables utilisateur mises à jour à 22:00

local MyVar		= {536,559,530,560,531,307,252}
local MQTTTopic    	= 'domoticz/epaper'

return
{
    on = 	    {timer = {'at 22:05','every 15 minutes'},},
-- 		change to LOG_ERROR when ok or LOG_DEBUG pour tester
--		logging =	{level = domoticz.LOG_DEBUG,},
	logging =	{level = domoticz.LOG_ERROR,},

    execute = function(dz)

        local function osCommand(cmd)
        dz.log('Executing Command: ' .. cmd,dz.LOG_DEBUG)

        local fileHandle = assert(io.popen(cmd .. ' 2>&1 || echo ::ERROR::', 'r'))
        local commandOutput = assert(fileHandle:read('*a'))
        local returnTable = {fileHandle:close()}

        if commandOutput:find '::ERROR::' then     -- something went wrong
           dz.log('Error ==>> ' .. tostring(commandOutput:match('^(.*)%s+::ERROR::') or ' ... but no error message ' ) ,dz.LOG_DEBUG)
        else -- all is fine!!
           dz.log('ReturnCode: ' .. returnTable[3] .. '\ncommandOutput:\n' .. commandOutput, dz.LOG_DEBUG)
        end

        return commandOutput,returnTable[3] -- rc[3] contains returnCode
        end

        local function sendMQTT(message)
        osCommand ( 'mosquitto_pub  -u user -P fireport68 ' ..  ' -t '  .. MQTTTopic .. " -m '" .. message .. "'")
        end

        for i,var in ipairs(MyVar) do
            local Var 		= tostring(dz.variables(var).id)
	    local Nom 		= tostring(dz.variables(var).name)
	    local lastUh	= tonumber(dz.variables(var).lastUpdate.hour)
	    if lastUh < 10 then lastUh = "0"..lastUh end
	    local lastUm	= tonumber(dz.variables(var).lastUpdate.minutes)
	    if lastUm < 10 then lastUm = "0"..lastUm end
	    local lastU		= lastUh..":"..lastUm
	    local lastUM	= tonumber(dz.variables(var).lastUpdate.month)
		if lastUM < 10 then lastUM = "0"..lastUM end
	    local lastUd	= tonumber(dz.variables(var).lastUpdate.day)
    		if lastUd < 10 then lastUd = "0"..lastUd end
	    local timed		= tonumber(dz.time.day)
		if timed < 10 then timed = "0"..timed end
	    if lastUd ~= timed then lastU = lastUd.."/"..lastUM end
	    local value		= tostring(dz.variables(var).value)
	    myMessage		= '{"VAR":"'..Var..'","Nomvar":"'..Nom..'","Heure":"'..lastU..'","Valeur":"'..value..'"}'
            dz.log('MQTT Var epaper : '  .. myMessage,dz.LOG_FORCE)
            sendMQTT(myMessage)
        end

    end
}

-- Envoi vers ESP32 epaper via mqtt depuis Domoticz

-- pour les variables utilisateur mises à jour à 22:00

local MyVar = {536,559,530,560,531,307,252}

local MQTTTopic = 'domoticz/epaper'

return

{

on = {timer = {'at 22:05','every 15 minutes'},},

-- change to LOG_ERROR when ok or LOG_DEBUG pour tester

-- logging = {level = domoticz.LOG_DEBUG,},

logging = {level = domoticz.LOG_ERROR,},

execute = function(dz)

local function osCommand(cmd)

dz.log('Executing Command: ' .. cmd,dz.LOG_DEBUG)

local fileHandle = assert(io.popen(cmd .. ' 2>&1 || echo ::ERROR::', 'r'))

local commandOutput = assert(fileHandle:read('*a'))

local returnTable = {fileHandle:close()}

if commandOutput:find '::ERROR::' then -- something went wrong

dz.log('Error ==>> ' .. tostring(commandOutput:match('^(.*)%s+::ERROR::') or ' ... but no error message ' ) ,dz.LOG_DEBUG)

else -- all is fine!!

dz.log('ReturnCode: ' .. returnTable[3] .. '\ncommandOutput:\n' .. commandOutput, dz.LOG_DEBUG)

end

return commandOutput,returnTable[3] -- rc[3] contains returnCode

end

local function sendMQTT(message)

osCommand ( 'mosquitto_pub -u user -P fireport68 ' .. ' -t ' .. MQTTTopic .. " -m '" .. message .. "'")

end

for i,var in ipairs(MyVar) do

local Var = tostring(dz.variables(var).id)

local Nom = tostring(dz.variables(var).name)

local lastUh = tonumber(dz.variables(var).lastUpdate.hour)

if lastUh < 10 then lastUh = "0"..lastUh end

local lastUm = tonumber(dz.variables(var).lastUpdate.minutes)

if lastUm < 10 then lastUm = "0"..lastUm end

local lastU = lastUh..":"..lastUm

local lastUM = tonumber(dz.variables(var).lastUpdate.month)

if lastUM < 10 then lastUM = "0"..lastUM end

local lastUd = tonumber(dz.variables(var).lastUpdate.day)

if lastUd < 10 then lastUd = "0"..lastUd end

local timed = tonumber(dz.time.day)

if timed < 10 then timed = "0"..timed end

if lastUd ~= timed then lastU = lastUd.."/"..lastUM end

local value = tostring(dz.variables(var).value)

myMessage = '{"VAR":"'..Var..'","Nomvar":"'..Nom..'","Heure":"'..lastU..'","Valeur":"'..value..'"}'

dz.log('MQTT Var epaper : ' .. myMessage,dz.LOG_FORCE)

sendMQTT(myMessage)

end

}

Le DzVents de 22h00 pour les Variables utilisateur à la fin des heures pleines. Il y en a un autre chaque minute et un à 6h00 pour la fin de la journée Tempo.

On voit dans le script qu’il s’exécute aussi tous le 1/4 d’heures (on = {timer = {‘at 22:05′,’every 15 minutes’},},) ; c’est pour avoir un affichage complet même en cas de redémarrage dans la journée.

Les autres scripts sont du même style avec des variantes sur la liste des IDX ou des Variables à traiter.

L’envoi d’informations via mqtt depuis Domoticz est finalement assez simple et la désynchronisation entre l’envoi par Domoticz et la réception par l’ESP32 (grâce à mqtt) diminue la charge globale (pas d’attente de synchro).

Un des points très positif : La consommation ultra réduite de la solution alors que l’affichage est permanent et qu’il y a une mise à jour toutes les minutes.

L’autre point important, c’est la fin (à venir !) des questions 😀 .

Quelques points à améliorer pour lesquels je n’ai pas encore de solution :

Je n’utilise plus la couleur Rouge car après un premier affichage de bonne qualité le rouge se transforme en rosé au bout de 2/3 secondes. Ce n’était pas le cas lorsque j’ai reçu l’écran !

Des 2 côtés de l’écran, il y a une zone de 10 à 15 pixels qui n’est plus utilisable. Je ne sais pas pourquoi, au début de mon utilisation ce problème n’existait pas. Peut-être un mauvaise manip de ma part ? Je n’ai pas encore trouvé de solution pour régénerer ces pixels perdus et je ne sais pas si cela va empirer …

L’affichage prend quelques secondes pendant lesquelles l’écran « clignote ». Cela semble être le comportement normal de ce type d’écran qui n’est pas fait pour un rafraîchissement fréquent. Ce n’est pas vraiment un problème.

Le matériel nécessaire :

L’ESP32 et les câbles associés + l’écran WFT0583CZ61

L’écran est indiqué en 840×480 chez Ali mais c’est bien 800×480.

Mes sources :

Github de Jean-Marc Zingg c’est la librairie GxEPD2 que j’utilise pour gérer l’affichage sur l’écran e-paper et je me suis inspiré des exemples qu’il propose (Merci à lui 🙂 )

Forum arduino qui traite de ce sujet attention + de 3 000 messages

Réalisation de xlyric (Cyril Poissonnier) une autre réalisation que j’ai utilisé (Merci à lui aussi 🙂 ) Il est très présent sur les forums autour du photovoltaïque et réalise un routeur pour optimiser l’auto-consommation.

Locoduino une référence les parties mqtt et OTA viennent d’ici.

Voir la version 2 sur le forum !

PiBlog

Un nouvel objet connecté

Articles similaires

Laisser un commentaire Annuler la réponse
