La méthode pour installer le firmware Tasmota sur un Sonoff mini R2 est très différente de celle utilisée pour le Sonoff Bridge RF. On n’utilisera aucun dispositif matériel, tout va se faire par configuration en OTA (Over The Air).

Il y a pas mal de choses à préparer (et à connaître) au préalable car le Sonoff revient dans sa configuration de base si les actions ne sont pas faites dans un certain délai (quelques minutes) :

• Il faudra activer un point d’accès réseau wifi (en 2.4Ghz uniquement) sur un smartphone avec comme SSID : sonoffDiy et comme mot de passe 20170618sn Le moment venu, on connectera le Sonoff mini sur ce réseau. L’adresse IP du Sonoff mini sur ce réseau sera du type 192.168.43.nnn (nnn devra être trouvé en scannant les adresses du réseau).
• Nous allons aussi utiliser un autre réseau wifi ITEAD-xxxx (xxxx est le device id du Sonoff mini à flasher) dont le mot de passe sera 12345678 Sur ce réseau, l’adresse du Sonoff mini sera 10.10.7.1 Avec la commande http://10.10.7.1/device dans un navigateur on récupérera le device id, l’apikey, la valeur d’accept et le chipid du Sonoff mini.
• Il sera nécessaire d’avoir un logiciel de scan de réseau pour trouver les adresses IP successives qu’utilisera le Sonoff mini, sur le smartphone (Net Analyzer par exemple) et sur un PC (Advanced IP Scanner fait le job).
• Télécharger le soft DIY mode tool dont le nom du fichier est tool_01DIY85_v330(log).exe à partir de cette page téléchargement de DiY mode tool pour windows il permettra le flashage du Sonoff mini.
• Télécharger aussi le firmware tasmota-lite.bin depuis http://ota.tasmota.com/tasmota/release/ il n’est pas possible d’utiliser le firmware Tasmota-FR.bin du Sonoff bridge RF qui est trop volumineux.
• Installer l’application Chrome Advanced REST client (ou l’extension Chrome RESTer) qui sera utilisée pour modifier la valeur « otaUnlock »: false qu’il faut mettre à true.
• Le dernier réseau wifi à utiliser aura comme SSID : tasmota_xxxx sur lequel l’adresse du Sonoff sera 192.168.4.1

Avec tout ça, on va essayer de flasher notre Sonoff mini R2, j’écris « essayer » car cela ne fonctionne pas toujours du premier coup, il faut être persévérant 🙄

Attention ! Attention ! On manipule du 220v protégez bien les contacts du Sonoff pendant les opérations

Etape 1 : Activer un point d’accès réseau wifi 2.4Ghz sur un smartphone avec comme SSID sonoffDiy et comme mot de passe 20170618sn

Etape 2 : Après la protection des vis de connexion du Sonoff mini R2 avec un ruban adhésif (type chaterton) et la mise sous tension, il faut appuyer 5 secondes sur le bouton du Sonoff. Le voyant bleu devient fugitivement fixe puis clignote rapidement. Dans les 10/15 secondes qui suivent, un réseau wifi ITEAD-xxxx va apparaître et nous allons nous connecter sur ce réseau (depuis un PC ou un iPad) avec le mot de passe 12345678 et taper l’adresse 10.10.7.1 dans un navigateur, un écran de configuration wifi va s’afficher et nous allons entrer le SSID et le mot de passe du réseau sonoffDiy + 20170618sn Le Sonoff va changer de wifi et se connecter sur ce nouveau réseau.

A savoir : si l’opération a été interrompue et relancée, vous ne verrez peut-être plus apparaître le réseau ITEAD-xxx car le réseau sonoffDiy a déjà été configuré. Il faut alors poursuivre à partir de l’étape 3 ou bien appuyer à nouveau pendant 5 secondes sur le bouton après le premier appui (relâchement après l’apparition du clignotement rapide et appui 5s à nouveau).

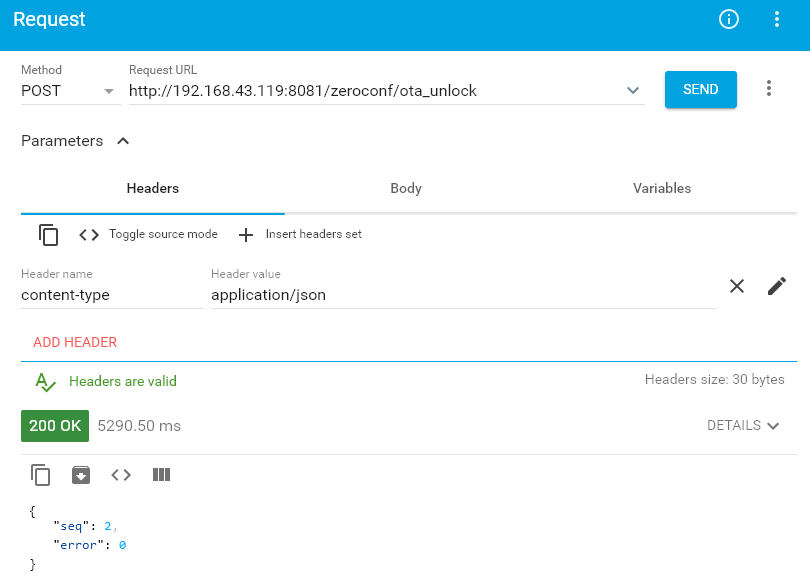

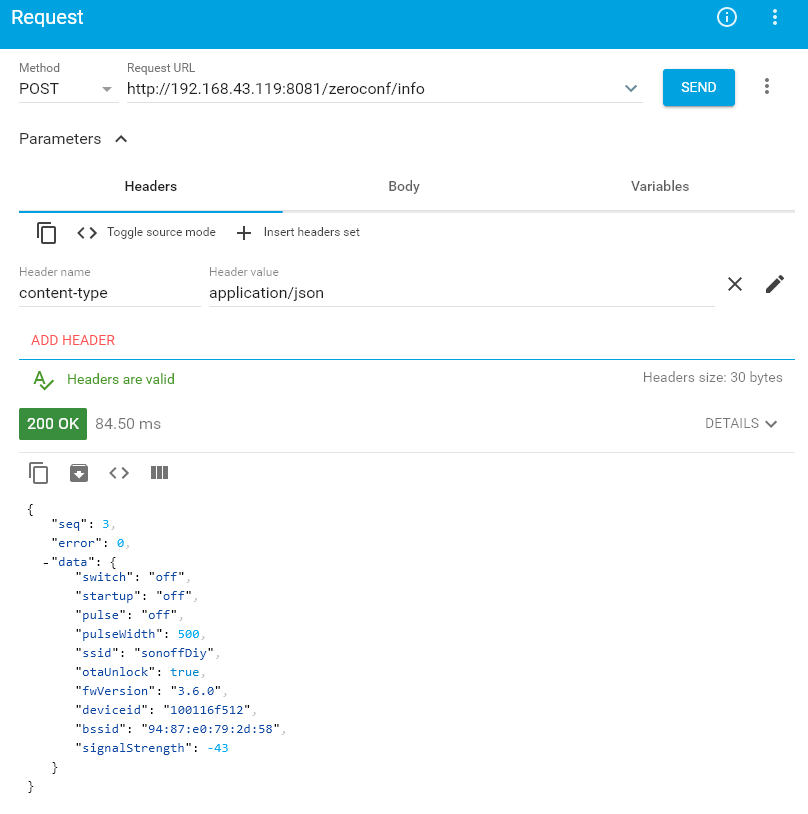

Etape 3 : Depuis un PC se connecter sur le réseau wifi sonoffDiy pour passer l’otaUnlock à true en suivant les consignes de la galerie ci-dessous. Sur le wifi sonoffDiy chercher l’adresse IP du Sonoff avec un logiciel de scan réseau (elle doit être de type 192.168.43.nnn) Lancer l’application google chrome Advanced Rest client, choisir la méthode POST et entrer l’url indiquée avec l’adresse IP trouvée lors du scan + SEND. La réponse s’affiche en bas de l’écran avec otaUnlock à false. Modifier l’url en mettant ota_unlock au lieu de info et envoyer la requête avec SEND, puis remettre info + SEND pour vérifier que otaUnlock est bien à true.

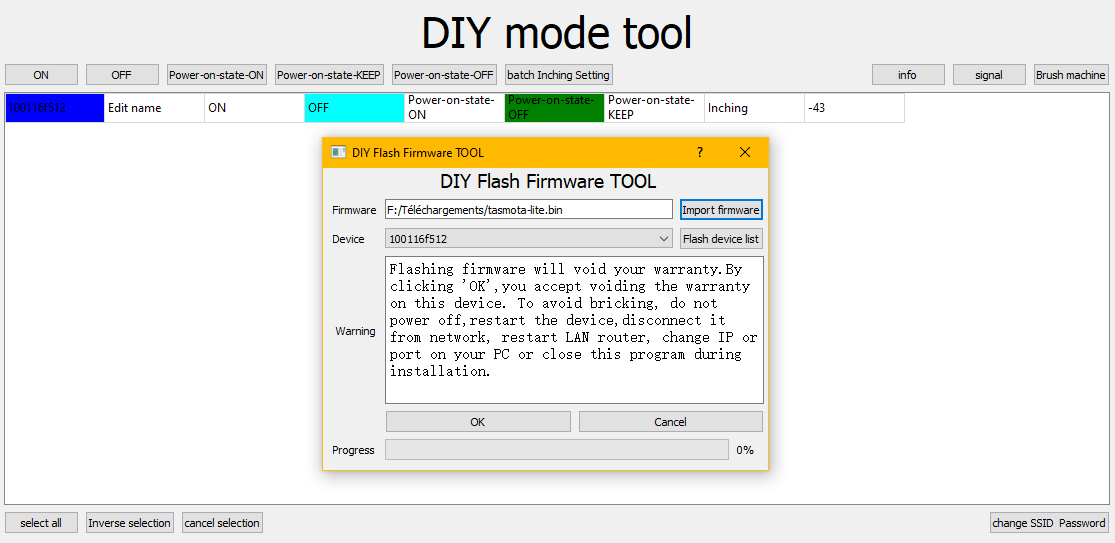

Etape 4 : Lorsque otaUnlock est à true, depuis un PC lancer DIY mode tool et suivre les consignes de la galerie ci-dessous.

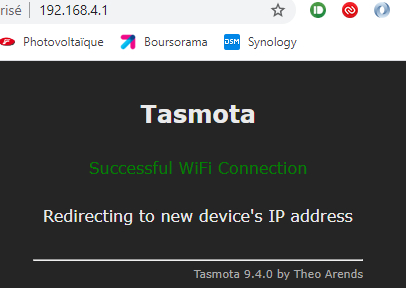

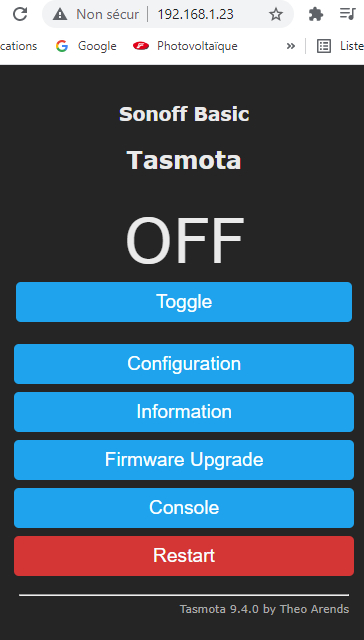

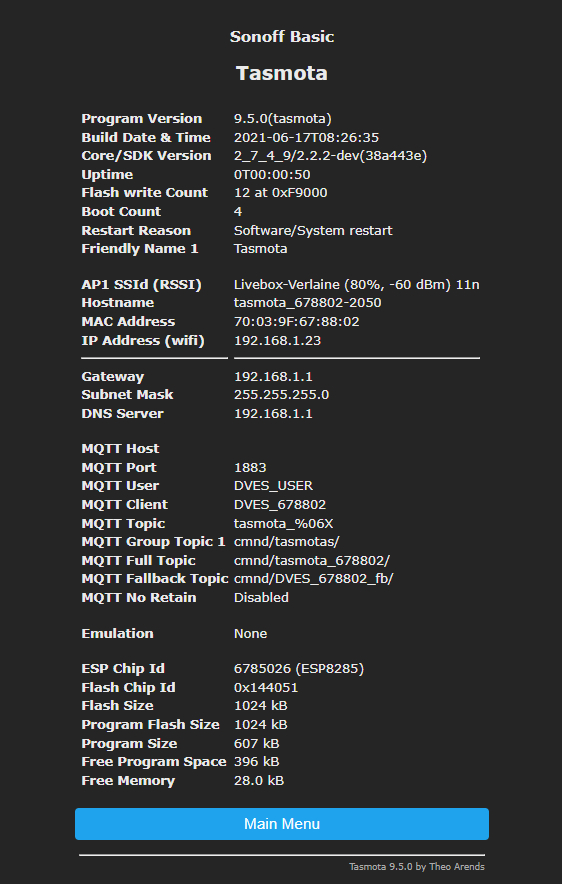

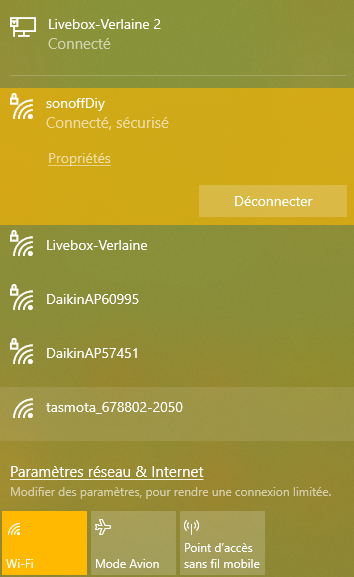

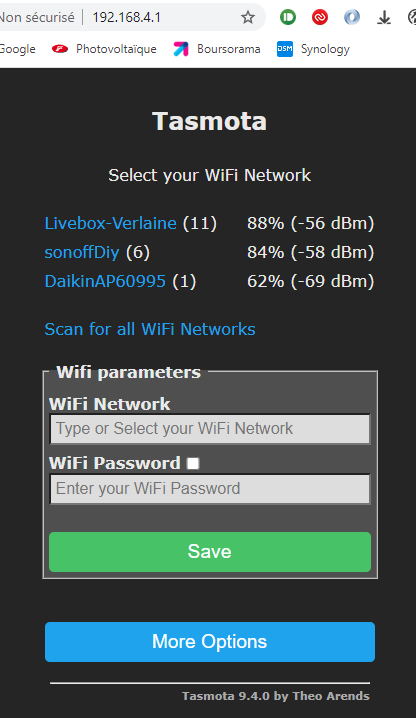

Etape 5 : Après l’étape de flashage, on se connecte sur le réseau wifi tasmota_xxxx, on lance un navigateur, on indique l’adresse 192.168.4.1 et on termine le paramétrage du firmware en suivant les consignes de la galerie ci-dessous.



Après avoir « fixer » l’adresse IP, on va pouvoir utiliser le Sonoff mini R2, voici un exemple de pilotage dans Domoticz à partir d’une télécommande 4 boutons et de 2 Sonoff.



C’est un peu fastidieux mais efficace et peu onéreux (environ 6€ le Sonoff mini R2). On peut piloter le Sonoff depuis un interrupteur (je n’ai pas testé car je n’ai pas ce cas de figure). Il n’y a pas de latence comme avec les dispositifs Tuya car on n’utilise pas le cloud, le pilotage est local et direct.
