Mon portail est automatisé avec des vérins hydrauliques et une centrale de commande de marque Adyx. J’ai donc des télécommandes Adyx (2) pour ouvrir ou fermer mon portail.

Pour permettre à d’autres personnes d’ouvrir le portail (enfants, voisins, amis) sans acquérir d’autres télécommandes plutôt onéreuses, j’ai utilisé un système de portier vidéo qui dispose d’un lecteur de badges RFID (moins de 1€ le badge chez Aliexpress) et qui est raccordé sur la centrale Adyx par un fil de commande ad hoc. Cela fonctionne parfaitement 😉 et il n’y a pas de pile sur les badges RFID.

Pour pouvoir ouvrir le portail depuis Domoticz, j’utilise aussi le portier vidéo en lui envoyant une commande http qui demande au portier d’activer l’ouverture du portail comme avec un badge RFID :

http://domo:portier@192.168.1.XX/cgi-bin/accessControl.cgi?action=openDoor&channel=1&UserID=1000&Type=Remote

Ce qui me permet de créer des télécommandes 433Mhz (moins de 2€ l’unité chez Aliexpress) dans Domoticz qui ouvrent ou ferment le portail. Parfait, je peux rajouter aussi des télécommandes.

Mais c’est toujours la même commande qui est envoyée, si le portail est ouvert on le ferme, s’il est fermé on l’ouvre. Et il n’y a pas de retour sur l’état du portail (ouvert ou fermé ?).

Fatigué de sortir pour avoir la réponse, j’ai installé quelques équipements additionnels pour répondre à cette question.

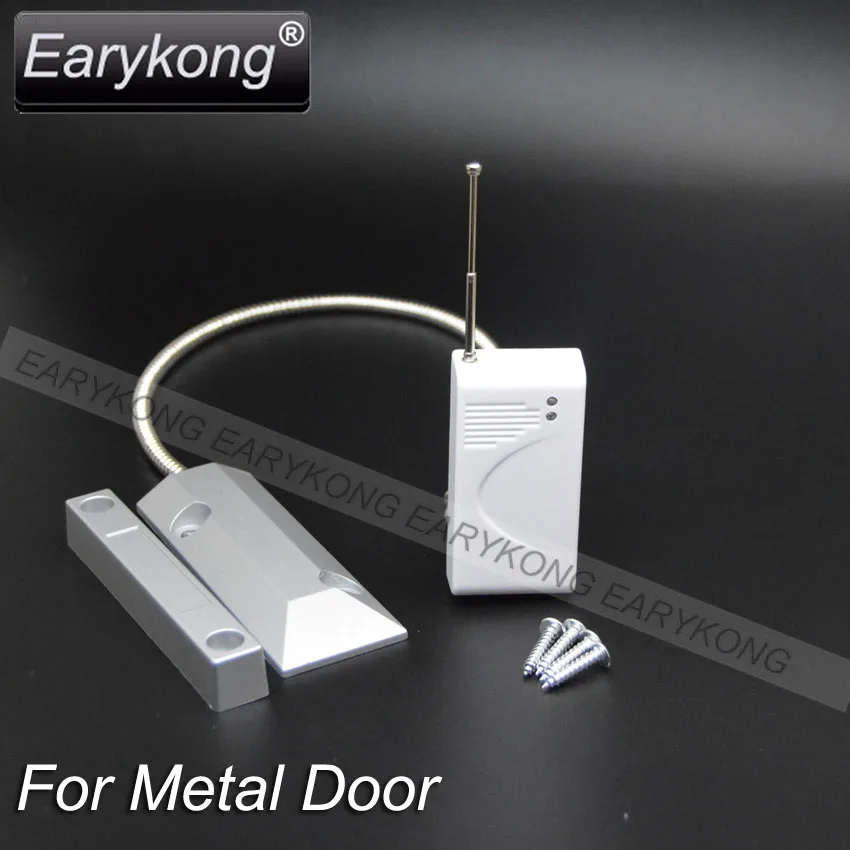

Ce dispositif (moins de 10€ l’unité chez Aliexpress) déclenche un envoi de trame via un émetteur 433Mhz (à droite) lorsque la liaison magnétique entre les 2 parties métalliques (à gauche) est interrompue. Avec 2 dispositifs disposés astucieusement et un boitier étanche pour les émetteurs 433Mhz, je sais si mon portail est ouvert ou fermé. Je peux donc avoir une vraie télécommande d’ouverture et de fermeture.

Je peux aussi piloter le portail depuis mes scripts lua dans Domoticz : Ouverture du portail lorsque j’active l’alarme (uniquement s’il est fermé), ouverture du portail lorsque j’arrête l’alarme à distance en revenant à la maison, contrôle de la fermeture du portail le soir.

Les scripts lua pour le portail :

Télécommandes : Ce script gère plusieurs télécommandes et plusieurs protocoles de commande (EV1527/Eurodomest). Il y a un contrôle de l’état du portail (ou de la porte du garage) avant l’ouverture ou la fermeture. Le script détecte aussi les changements d’état lié à l’utilisation de la télécommande Adyx grâce au dispositif Earykong et met à jour le dispositif Portail dans Domoticz.

Vérification de la fermeture version 1 : Script qui se déclenche à la tombée de la nuit (heure variable)

Vérification de la fermeture version 2 : Script qui se déclenche à 21h10.
